水分子(H₂O)を配位子とする
硫黄架橋混合金属キュバン型鉄モリブデン四核アクア錯体
（錯陽イオン）

[Mo₃FeS₄(H₂O)₁₀]⁴⁺

Sulfur-Bridged Mixed-Metal Cubane-Type
Molybdenum-Iron Aqua Cluster Complex

Spin, C_s

化学式：[Mo₃FeS₄(H₂O)₁₀]⁴⁺[Animated GIF, 310 KB]
原子数：38
原子種数：23
軌道数：77
総電子数：312
スピン分極：考慮に入れた計算(スピン版SCAT)
MSCF：SCFS
サンプル点数：400000　・・・40万点まで増やしてここでやめたのは、単に私のノートPCのHD空き容量(約 900 MB)が限界に達しただけです。計算は2万点程度で十分収束していますが、40万点まで精度を高めてみました。
F15ファイルサイズ：875 MB
10サイクルの計算時間：1 時 43 分 28 秒(Watcom Fortran 77 Version 11.0c)
対称軌道：C_s38

文献：

((1))Takashi Shibahara, Genta Sakane, Yoshiyuki Naruse, Kazuhisa Taya, Haruo Akashi, Akio Ichimura, and Hirohiko Adachi; "Syntheses and Characterization of Cubane-Type Clusters with Molybdenum-Iron-Sulfur (Mo₃FeS₄) or Molybdenum-Nickel-Sulfur (Mo₃NiS₄) Cores. X-ray Structures of [Mo₃FeS₄(H₂O)₁₀](CH₃C₆H₄SO₃)₄・7H₂O and [Mo₃FeS₄(H₂O)(NH₃)₉]Cl₄, and Discrete Variational (DV)-Xα Calculation of the Electronic Structures of [Mo₃FeS₄(H₂O)₁₀]⁴⁺, [Mo₃FeS₄(H₂O)(NH₃)₉]⁴⁺, and [Mo₃NiS₄(H₂O)₁₀]⁴⁺", Bulletin of the Chemical Society of Japan, 68(10), 2769-2782 (1995).

((2))○成瀬義幸, 坂根弦太, 柴原隆志, 足立裕彦; "混合金属キュバン型錯体[Mo₃FeS₄(H₂O)₁₀]⁴⁺の電子状態", 第6回ＤＶ-Ｘα研究会(京都市・京都パストラル・葵の間), 平成5(1993)年7月29日(木)〜31日(土), ＤＶ-Ｘα研究協会会報(Bulletin of the Society for Discrete Variational Xα), 6 (1), 35B, pp. 135-138 (1993).

---

●contrd + VENUS で作画するのに必要なファイルは、まとめてこちらからダウンロードできます（zipで圧縮してあります）。
　　→　complex05.zip(f01,f09,f39,c04d,complex05.vcs) [download] 1,281 KB 2005.01.15

　　・contrd入力ファイル：c04d (ascii, 1 KB), f09 (binary, 411 KB), f39 (binary, 1,055 KB)

　　・VICS入力ファイル：f01 (ascii, 2 KB), c04d (ascii, 1 KB)

　　・VICS出力ファイル：complex05.vcs (ascii, 8 KB)

　　・VEND入力ファイル：contrd h [Enter]を実行することにより生成されます。

---

【F01】　←クリックするとご覧いただけます【2 KB】
　　　　　※dv2f01でF05より作成したF01です。

【F05】　←クリックするとご覧いただけます【19 KB】
　　　　　※単結晶Ｘ線構造解析で求めた原子間距離・角度より、錯陰イオン部分にC_s対称があるものと仮定して、Z-Matrixを組んで求めた座標を用い、手作りで作成したF05（SCAT計算が収束した後のF05）です。

【F25】　←クリックするとご覧いただけます【16 KB】
　　　　　※対称軌道作成プログラム“SymWave”で作成したF25（C_s対称、38原子23原子種用）です。
　　　　　※SymWave: 井本英夫, ＤＶ-Ｘα研究協会会報(Bulletin of the Society for Discrete Variational Xα), 3, 21-1〜21-6 (1990).

【WAVNUM】　←クリックするとご覧いただけます【17 KB】
　　　　　※wavnumの出力結果です。分子軌道の番号の一覧です。

【c04d】　←クリックするとご覧いただけます【1 KB】
　　　　　※contrdの一般入力ファイルです。

【F08E】　←クリックするとご覧いただけます【32 KB】
　　　　　※計算結果（分子軌道のエネルギー準位一覧）です。

【F08E.prests】　←クリックするとご覧いただけます【51 KB】
　　　　　※prestsでF08Eより作成したF08E.prestsです。占有軌道と空軌道のエネルギー間隔の一覧です。

【F05MOLDA.XYZ】　←クリックするとご覧いただけます【2 KB】
　　　　　※dv2moldaでF05より作成したF05MOLDA.XYZです。Molda for Windowsで読み込むことができる座標ファイルです。

【F05C3D.INP】　←クリックするとご覧いただけます【2 KB】
　　　　　※dv2chem3dでF05より作成したF05C3D.INPです。Chem3Dで読み込むことができる座標ファイルです。

【F05.daph】　←クリックするとご覧いただけます【3 KB】
　　　　　※dv2daphでF05より作成したF05.daphです。結晶解析ユニバーサルプログラムシステム UNICS の DAPH で読み込むことができる座標ファイルです。
　　　　　※UNICS: 桜井敏雄編, 日本結晶学会, (1967).
　　　　　※DAPH: 芦田玉一編, 大阪大学大型計算機センター, (1973).

【F05.daph.out】　←クリックするとご覧いただけます【43 KB】
　　　　　※daphを起動し、F05.daphを読み込んで、原子間距離・角度を計算した結果出力ファイルです。
　　　　　※DAPH: 芦田玉一, HITAC 5020E version, (1966).

【L04】　←クリックするとご覧いただけます【1 KB】
　　　　　※makel04で作成したlvlshmの入力ファイルL04です。

【L05】　←クリックするとご覧いただけます【1 KB】
　　　　　※makel04で作成したlvlshmの入力ファイルL05です。

【L07】　←クリックするとご覧いただけます【4 KB】
　　　　　※lvlshmの出力ファイルL07です。RolandのDXY-GLコマンドで記述されています。

【L07.gif】　←クリックするとご覧いただけます【4 KB】
　　　　　※DVPLOTでL07を読み込んだ画面をPaintShopで加工・保存したGIF画像です。

【C04】　←クリックするとご覧いただけます【1 KB】
　　　　　※makec04で作成したcontr & cmap(or cmapd)の入力ファイルC04です。

【C05】　←クリックするとご覧いただけます【1 KB】
　　　　　※makec04で作成したcmap(or cmapd)の入力ファイルC05です。

【W93D】　←クリックするとご覧いただけます【154 KB】
　　　　　※contr & cmapdの出力ファイルW93Dです。HOMO 93a'(down) 軌道（波動関数番号=93）をX-Z平面で切断したときの波動関数等高線図です。RolandのDXY-GLコマンドで記述されています。

【W93D.gif】　←クリックするとご覧いただけます【10 KB】
　　　　　※DVPLOTでW93Dを読み込んだ画面をPaintShopで加工・保存したGIF画像です。

【W92D】　←クリックするとご覧いただけます【146 KB】
　　　　　※contr & cmapdの出力ファイルW92Dです。HOMO-1 92a'(down) 軌道（波動関数番号=92）をX-Z平面で切断したときの波動関数等高線図です。RolandのDXY-GLコマンドで記述されています。

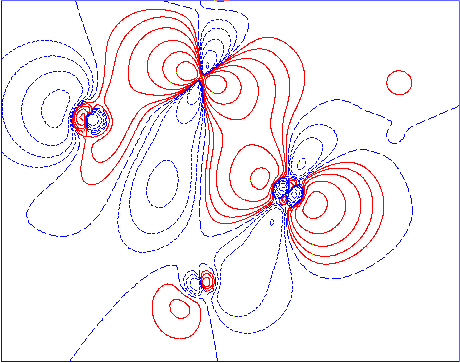

【W92D.gif】　←クリックするとご覧いただけます【10 KB】
　　　　　※DVPLOTでW92Dを読み込んだ画面をPaintShopで加工・保存したGIF画像です。

【W94】　←クリックするとご覧いただけます【155 KB】
　　　　　※contr & cmapdの出力ファイルW94です。HOMO-3 94a'(up) 軌道（波動関数番号=94）をX-Z平面で切断したときの波動関数等高線図です。RolandのDXY-GLコマンドで記述されています。

【W94.gif】　←クリックするとご覧いただけます【10 KB】
　　　　　※DVPLOTでW94を読み込んだ画面をPaintShopで加工・保存したGIF画像です。

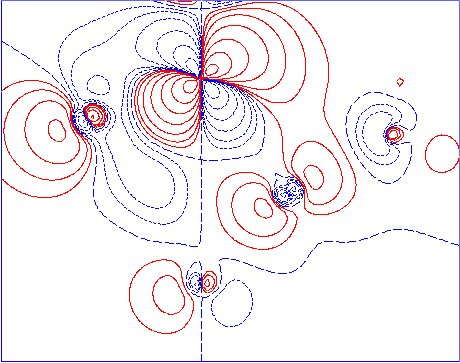

【W94D】　←クリックするとご覧いただけます【141 KB】
　　　　　※contr & cmapdの出力ファイルW94Dです。LUMO+1 94a'(down) 軌道（波動関数番号=94）をX-Z平面で切断したときの波動関数等高線図です。RolandのDXY-GLコマンドで記述されています。

【W94D.gif】　←クリックするとご覧いただけます【10 KB】
　　　　　※DVPLOTでW94Dを読み込んだ画面をPaintShopで加工・保存したGIF画像です。

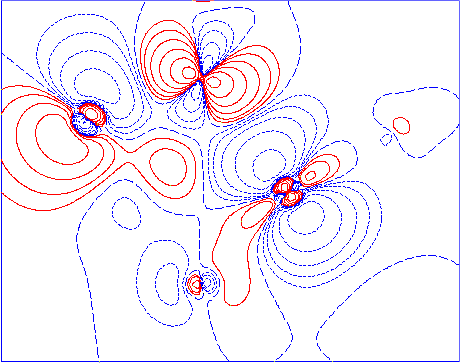

【W95】　←クリックするとご覧いただけます【147 KB】
　　　　　※contr & cmapdの出力ファイルW95です。LUMO+3 95a'(up) 軌道（波動関数番号=95）をX-Z平面で切断したときの波動関数等高線図です。RolandのDXY-GLコマンドで記述されています。

【W95.gif】　←クリックするとご覧いただけます【10 KB】
　　　　　※DVPLOTでW95を読み込んだ画面をPaintShopで加工・保存したGIF画像です。

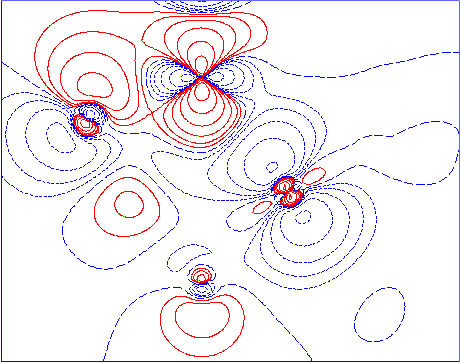

【W96】　←クリックするとご覧いただけます【142 KB】
　　　　　※contr & cmapdの出力ファイルW96です。LUMO+4 96a'(up) 軌道（波動関数番号=96）をX-Z平面で切断したときの波動関数等高線図です。RolandのDXY-GLコマンドで記述されています。

【W96.gif】　←クリックするとご覧いただけます【10 KB】
　　　　　※DVPLOTでW96を読み込んだ画面をPaintShopで加工・保存したGIF画像です。

---

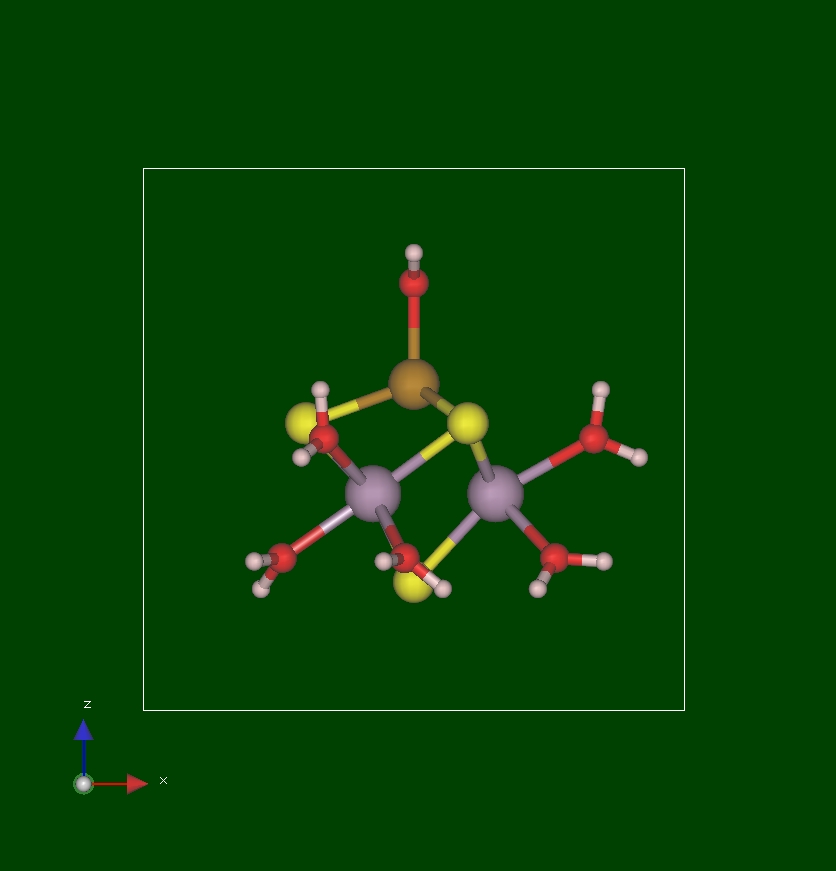

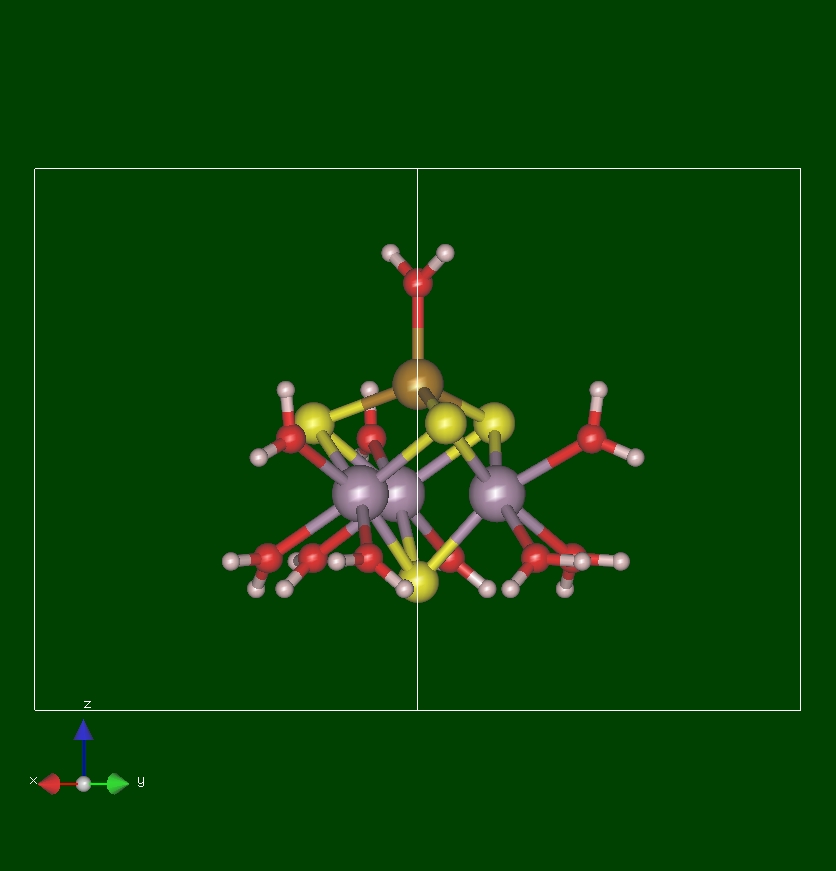

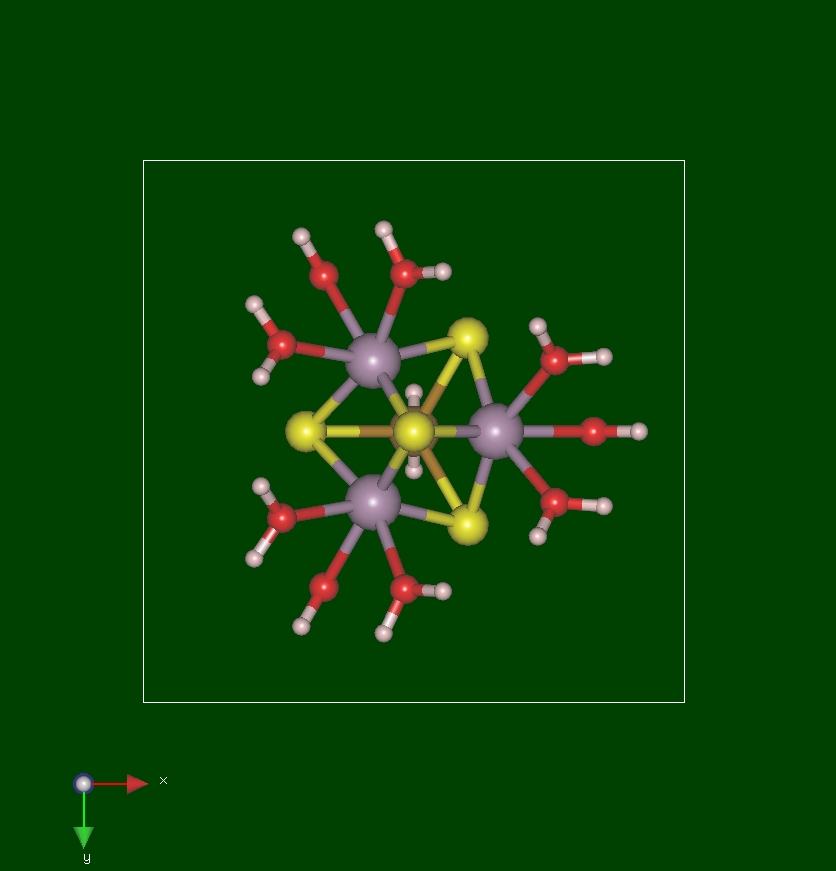

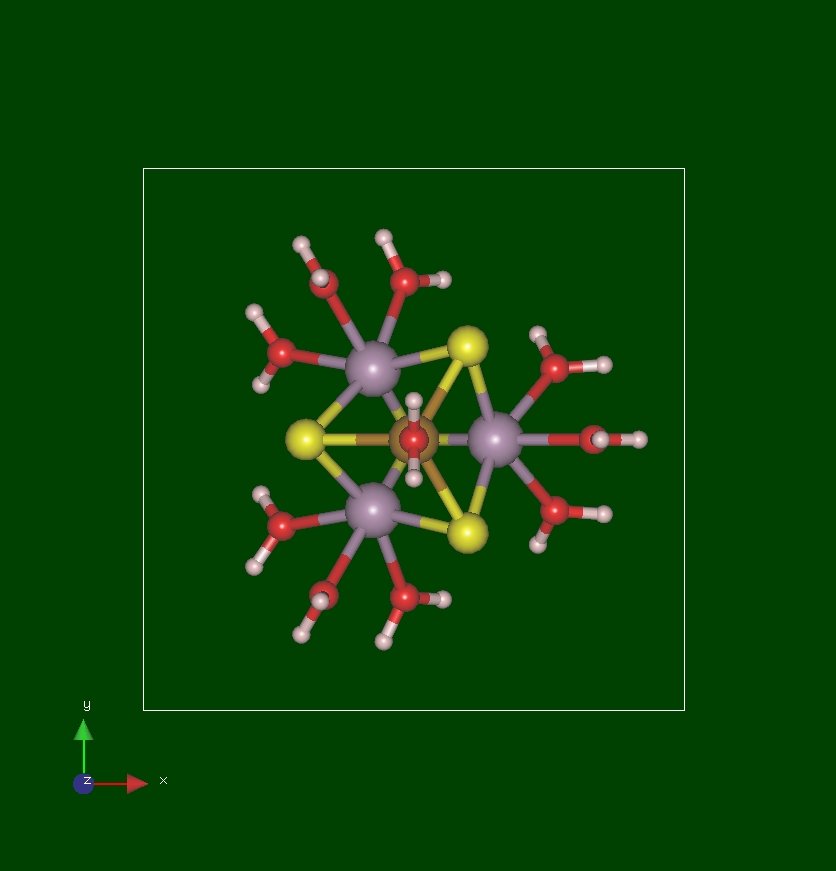

【計算した錯体（錯陽イオン部分）の全景（棒球模型）】
※図をクリックすると大きな画像をご覧いただけます
【左上図：96 KB，中上図：70 KB，右上図：96 KB】
【左下図：97 KB，中下図：96 KB，右下図：96 KB】

---

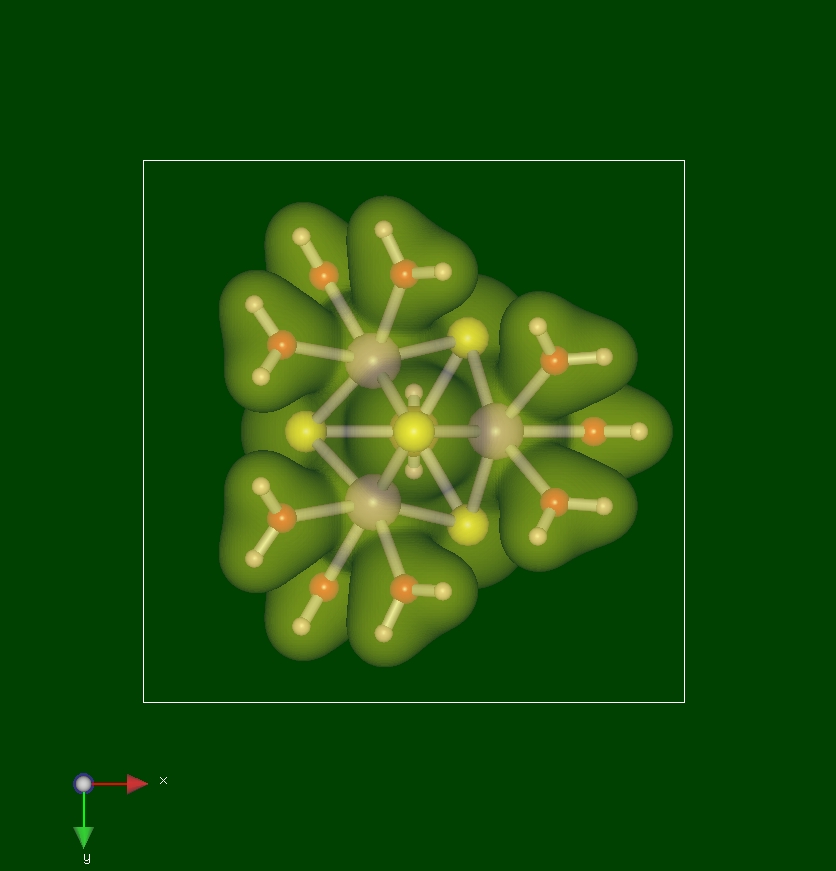

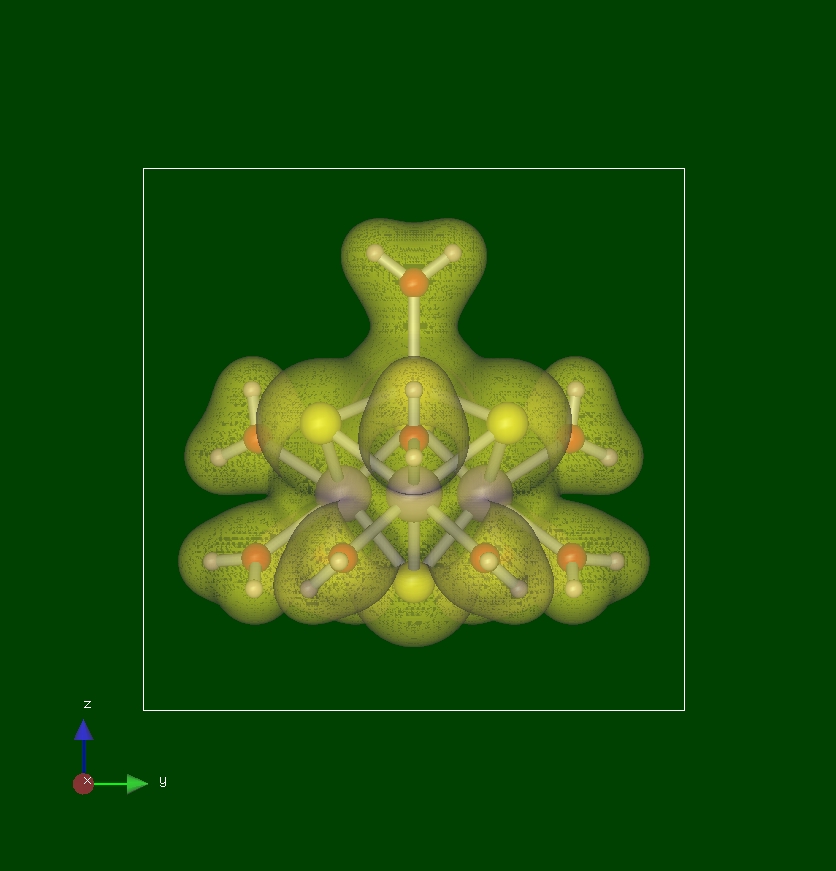

【電子密度の図】(Isosurface level: 0.02a₀^-3)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：146 KB，中上図：108 KB，右上図：165 KB】
【左下図：154 KB，中下図：129 KB，右下図：135 KB】

---

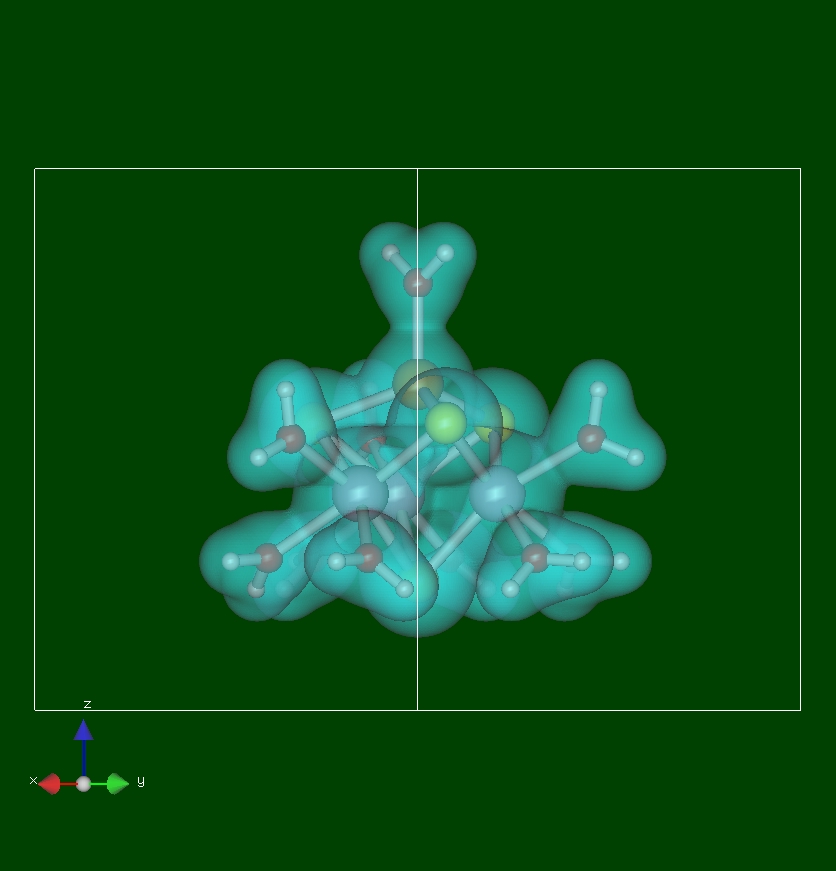

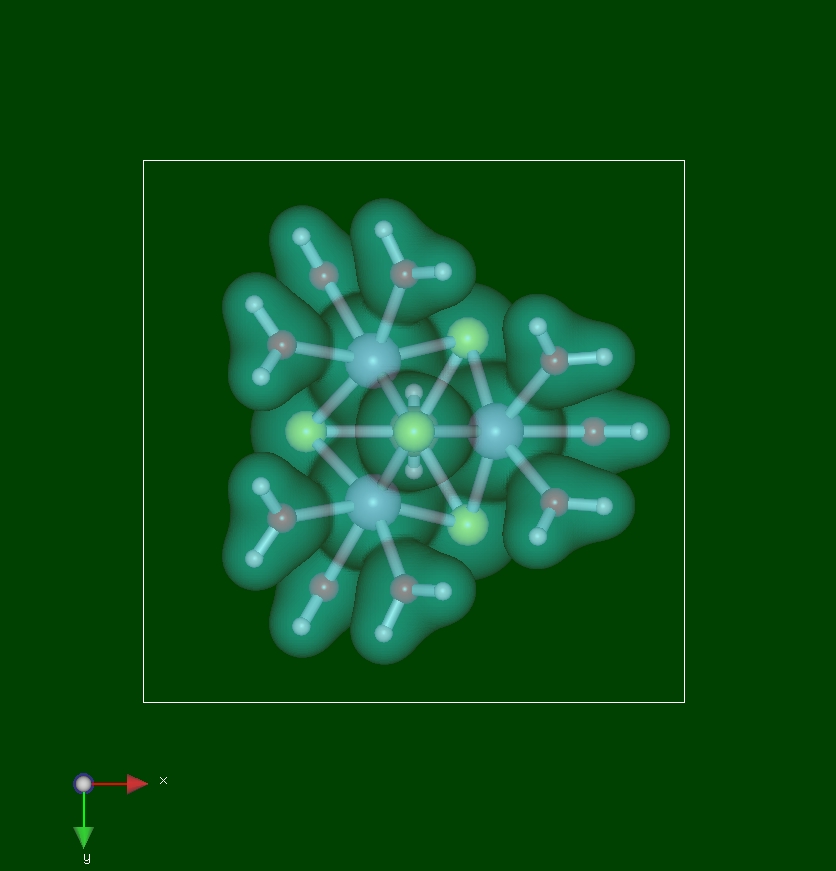

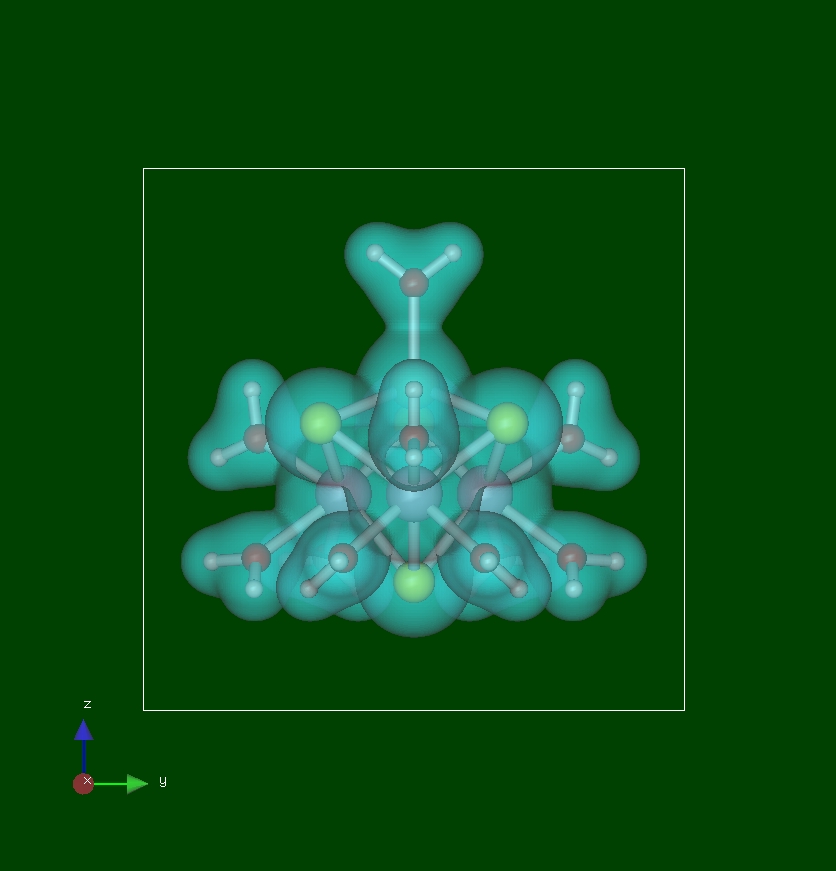

【静電ポテンシャルの図】(Isosurface level: -4.0 Ry)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：137 KB，中上図：101 KB，右上図：126 KB】
【左下図：127 KB，中下図：123 KB，右下図：131 KB】

---

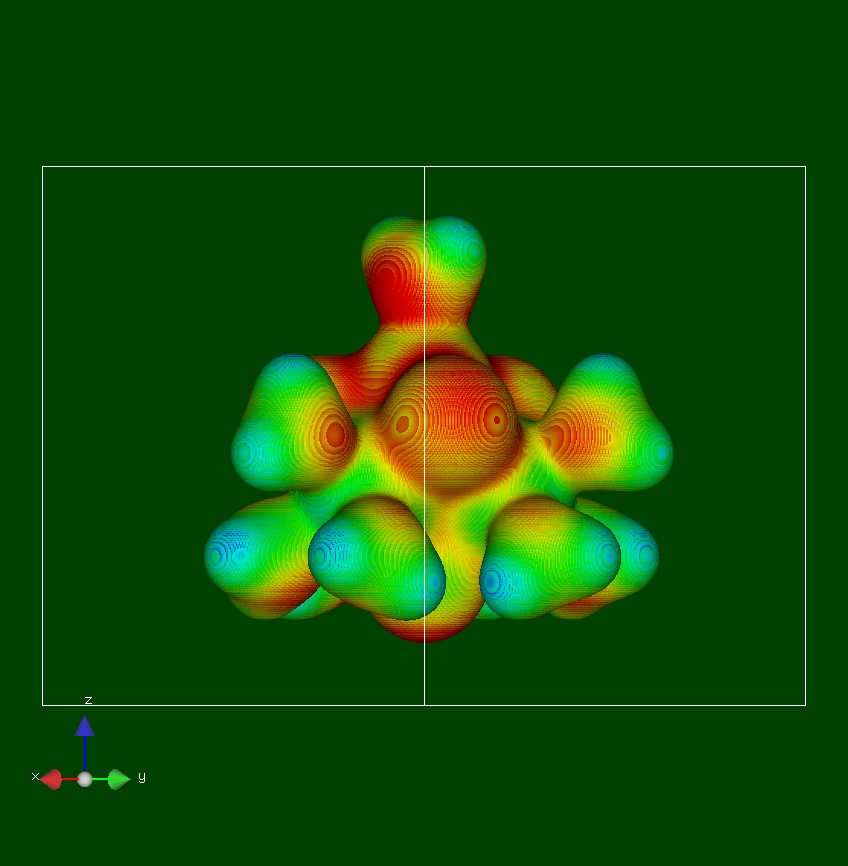

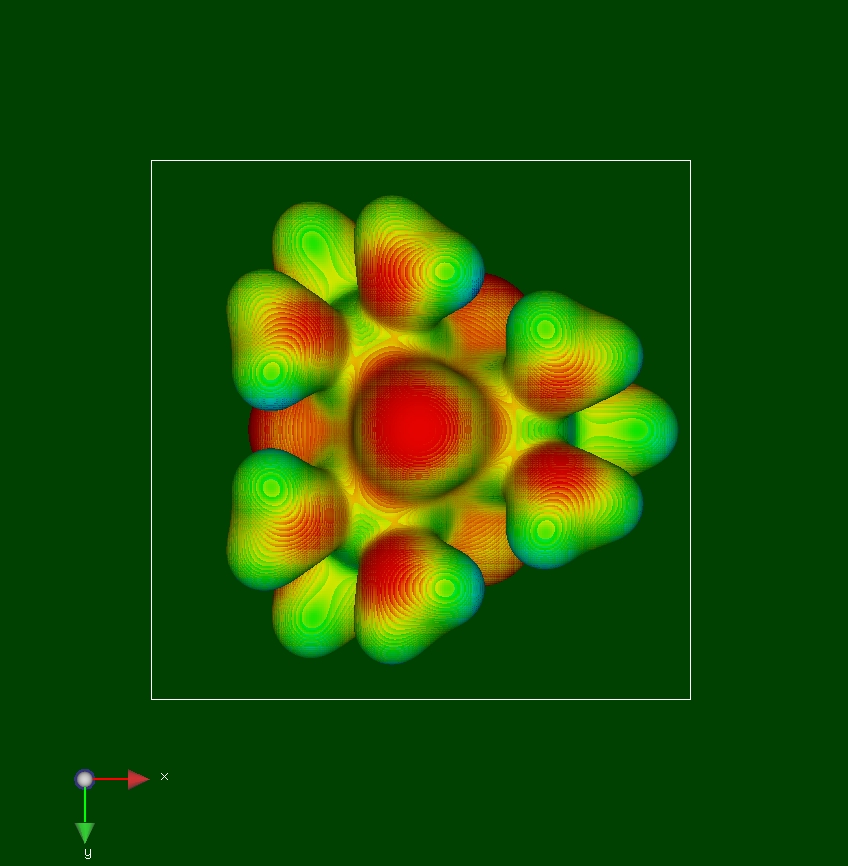

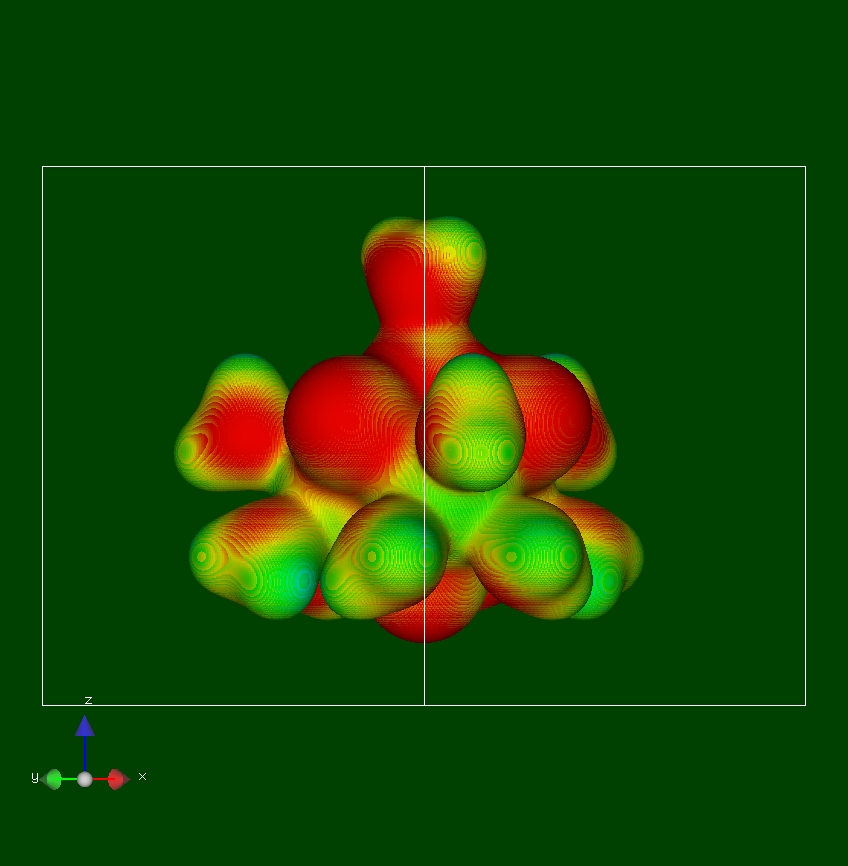

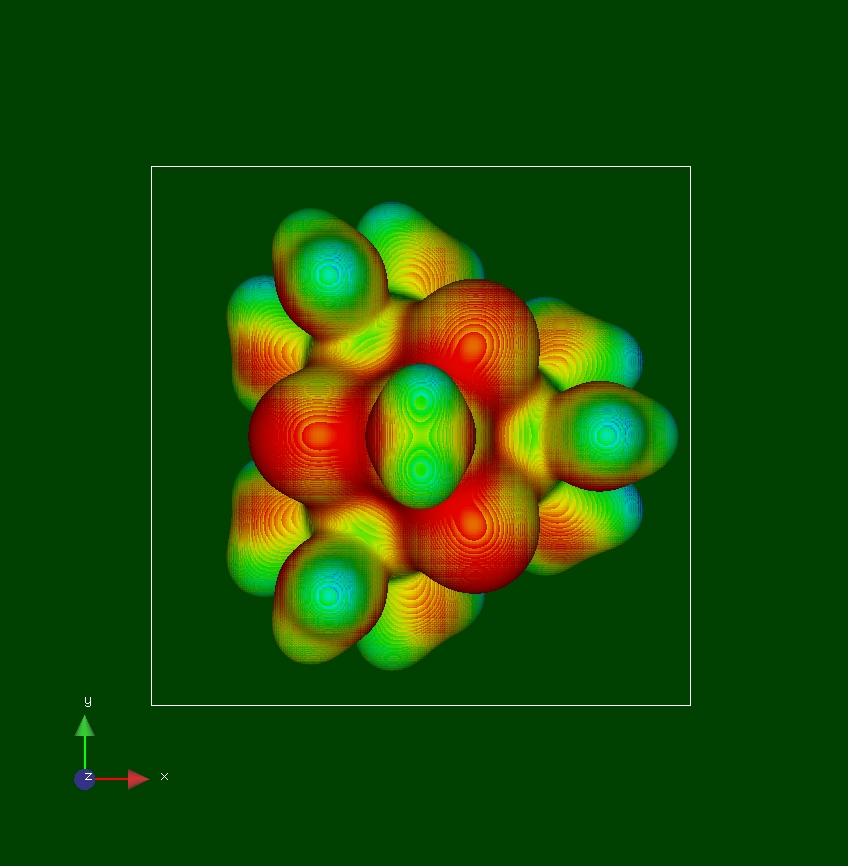

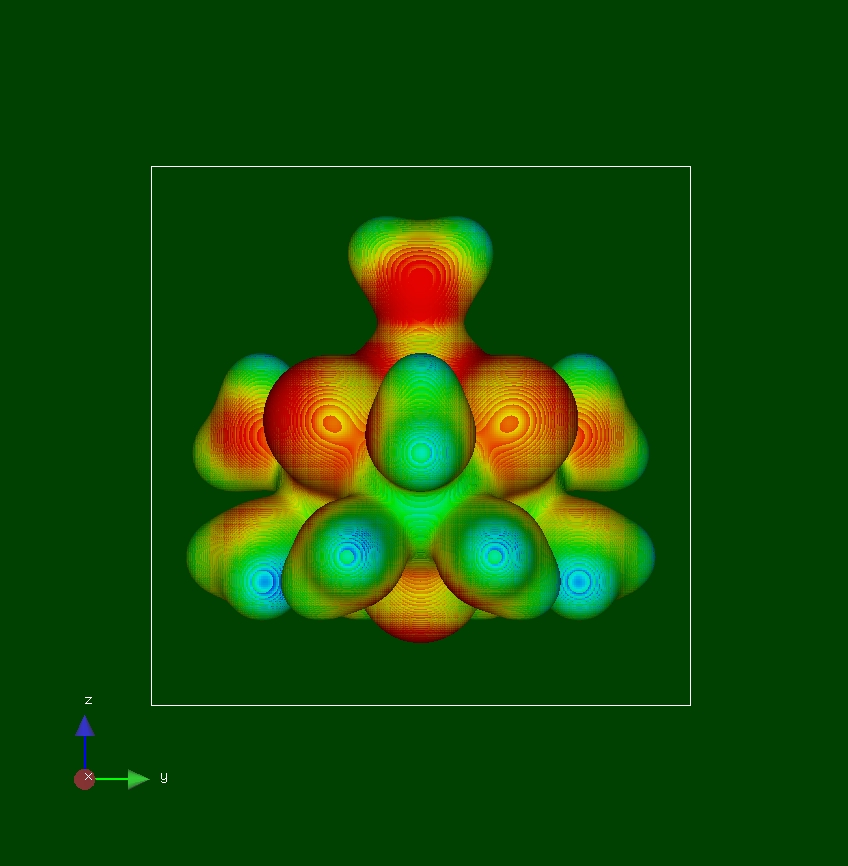

【等電子密度表面における静電ポテンシャルの図】
【The electrostatic potential painted charge density surface for [Mo₃FeS₄(H₂O)₁₀]⁴⁺】
(電子密度のIsosurface level: 0.02a₀^-3, 静電ポテンシャルのSurface Colorization Scale: 1.09)
◎contrdでのメッシュ数(c04dの1行目): 251 x 251 x 251
◎VENDでのSmoothing: does not apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：190 KB，中上図：151 KB，右上図：173 KB】
【左下図：176 KB，中下図：169 KB，右下図：192 KB】

---

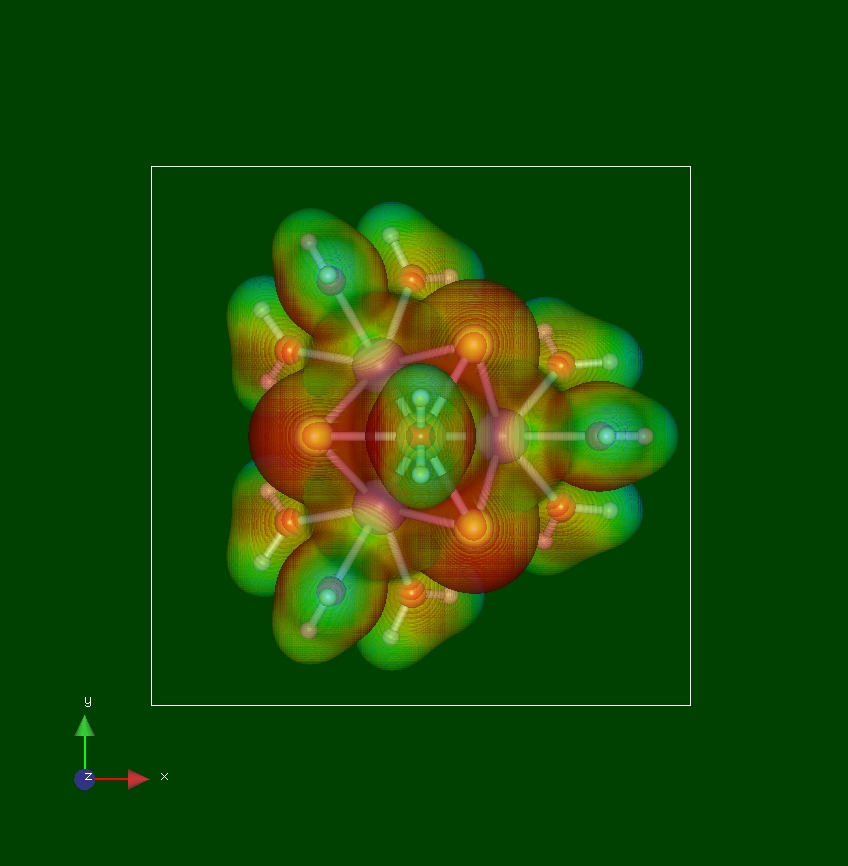

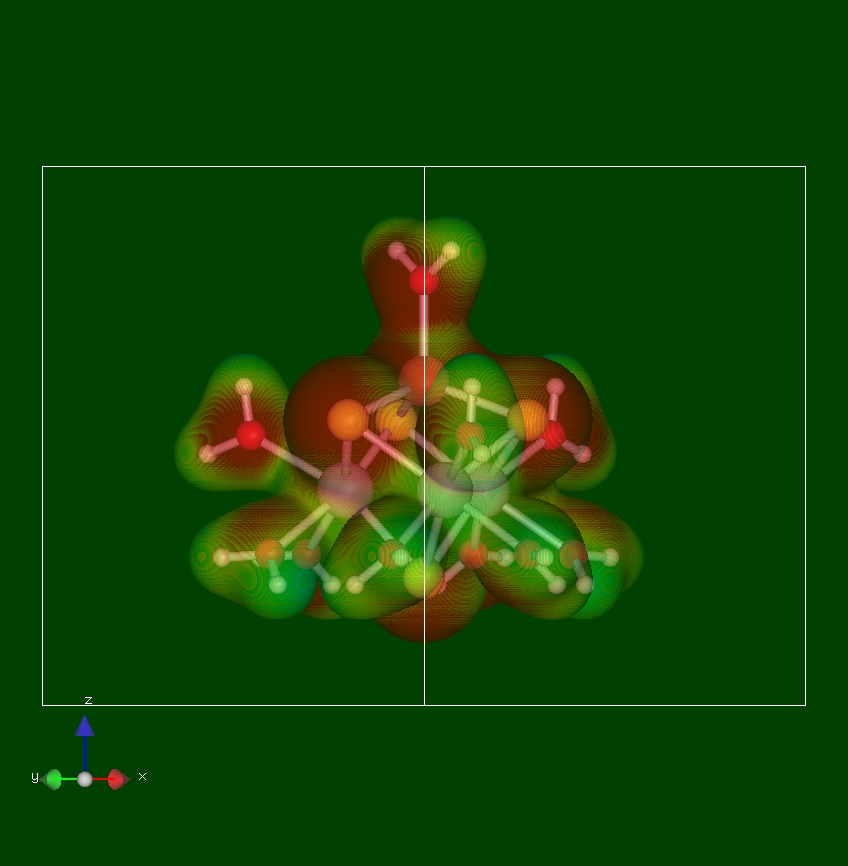

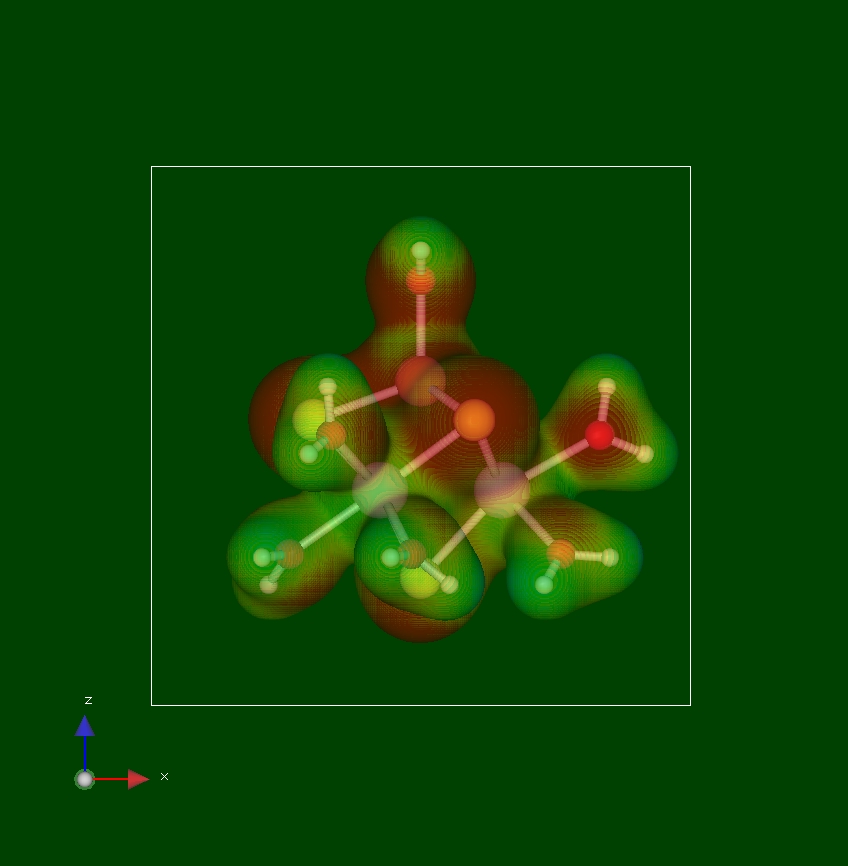

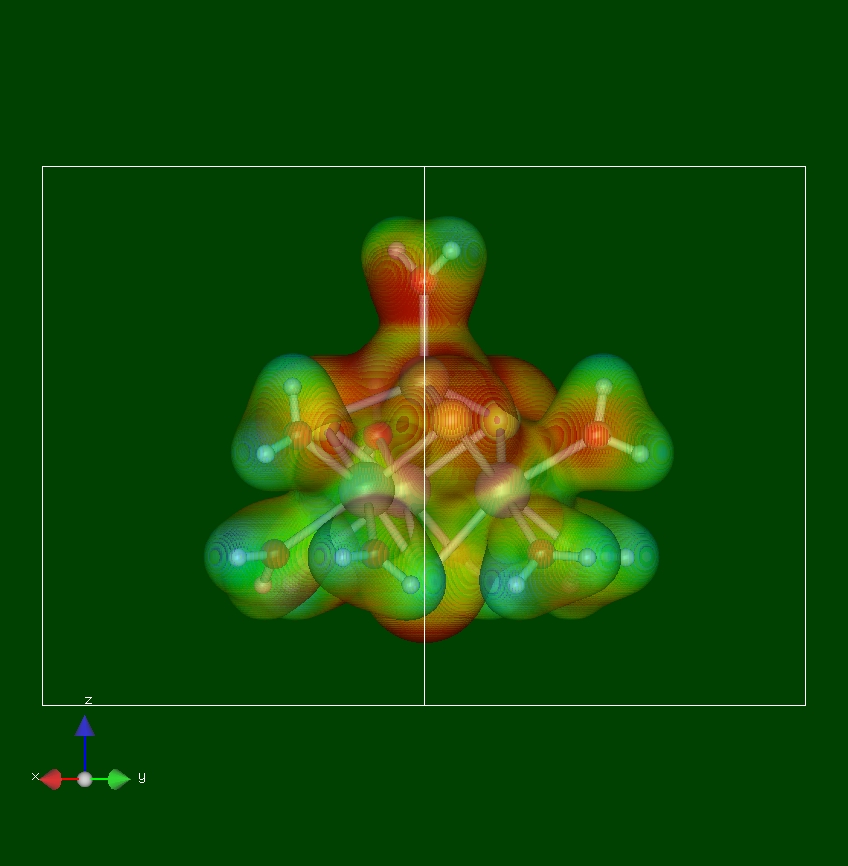

【等電子密度表面における静電ポテンシャルの図（錯陰イオンの棒球表示を加えたもの）】
(電子密度のIsosurface level: 0.02a₀^-3, 静電ポテンシャルのSurface Colorization Scale: 1.09)
◎contrdでのメッシュ数(c04dの1行目): 251 x 251 x 251
◎VENDでのSmoothing: does not apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：173 KB，中上図：129 KB，右上図：158 KB】
【左下図：159 KB，中下図：148 KB，右下図：167 KB】


[S size, Animated GIF, 175 KB]
[M size, Animated GIF, 2.07 MB]
[L size, Animated GIF, 4.40 MB]
等電子密度表面における静電ポテンシャルの図のGIFアニメーション
（※上の画像をクリックすると、GIFアニメーション画像をご覧いただけます）
※ファイルサイズが大きいので、ご注意ください。

---

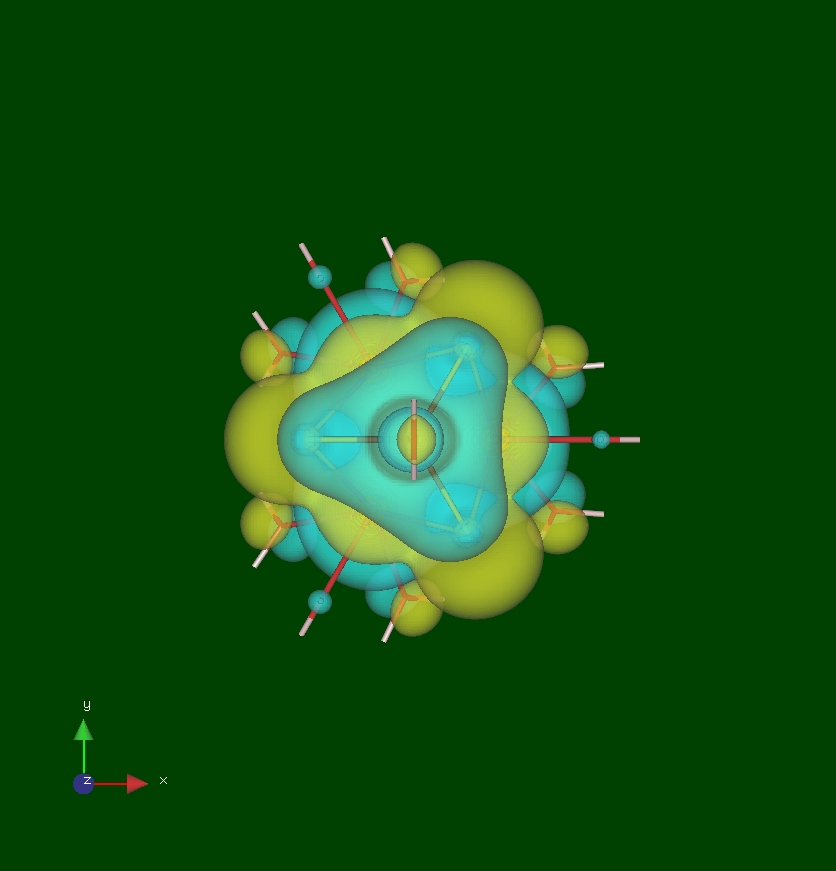

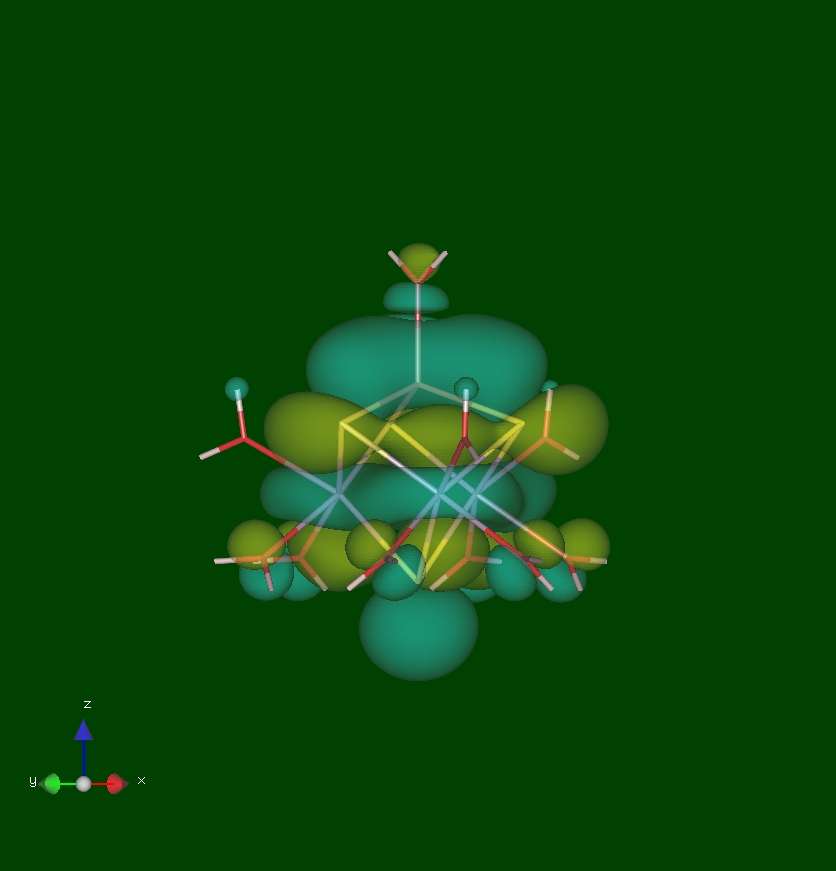

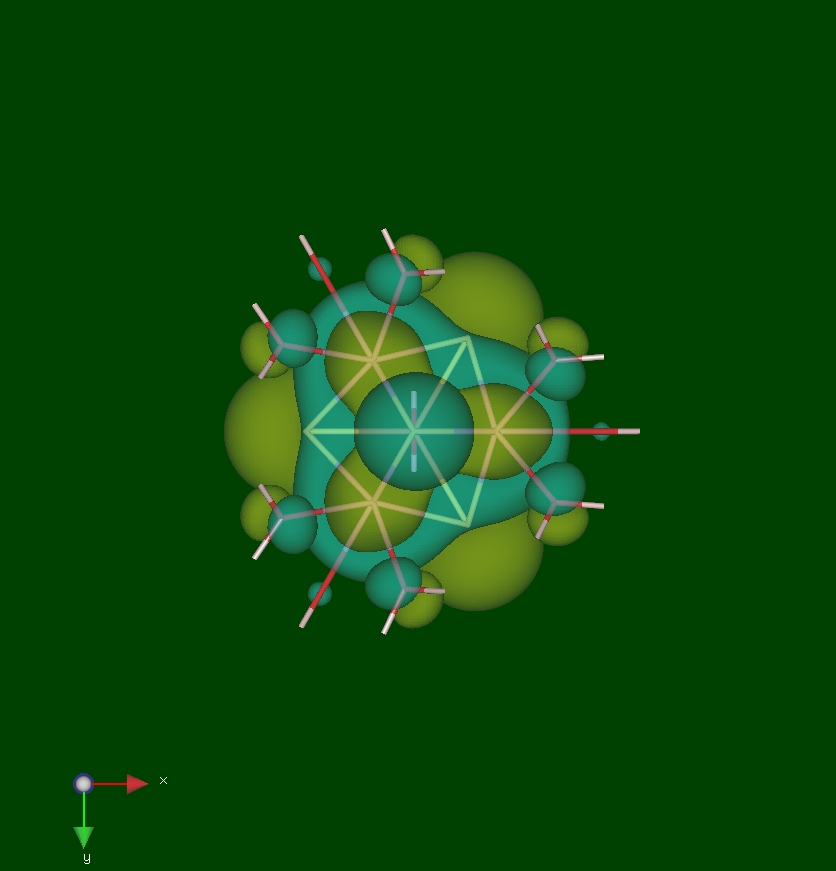

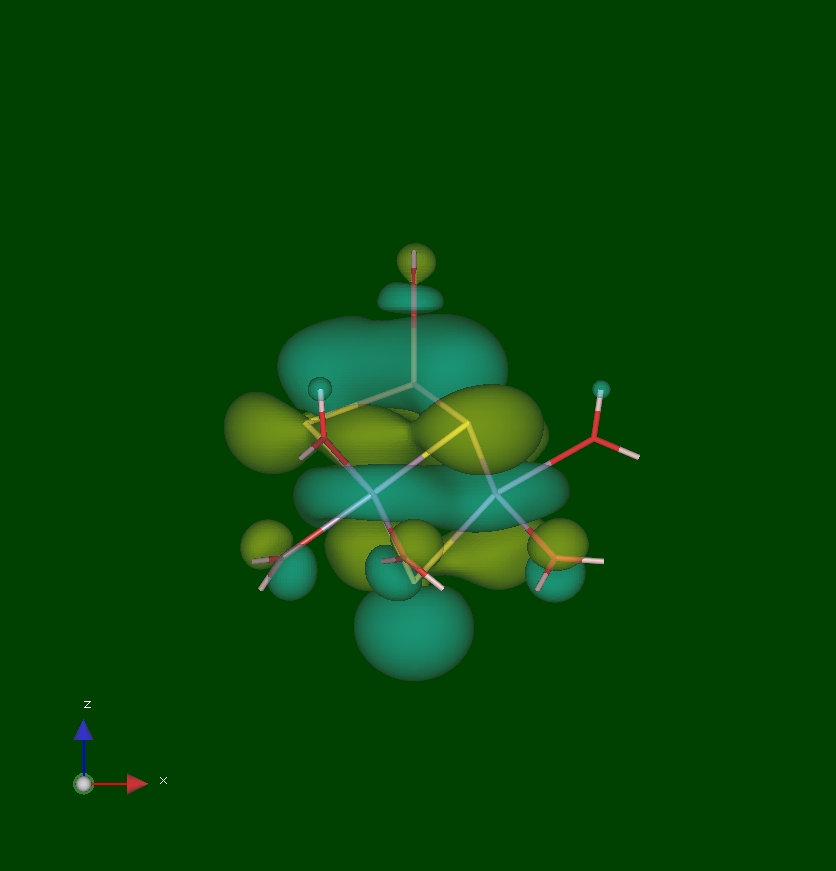

【 highest occupied molecular orbital, HOMO(最高被占分子軌道) = 93a'(down) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：113 KB，中上図：85 KB，右上図：105 KB】
【左下図：105 KB，中下図：99 KB，右下図：108 KB】

---

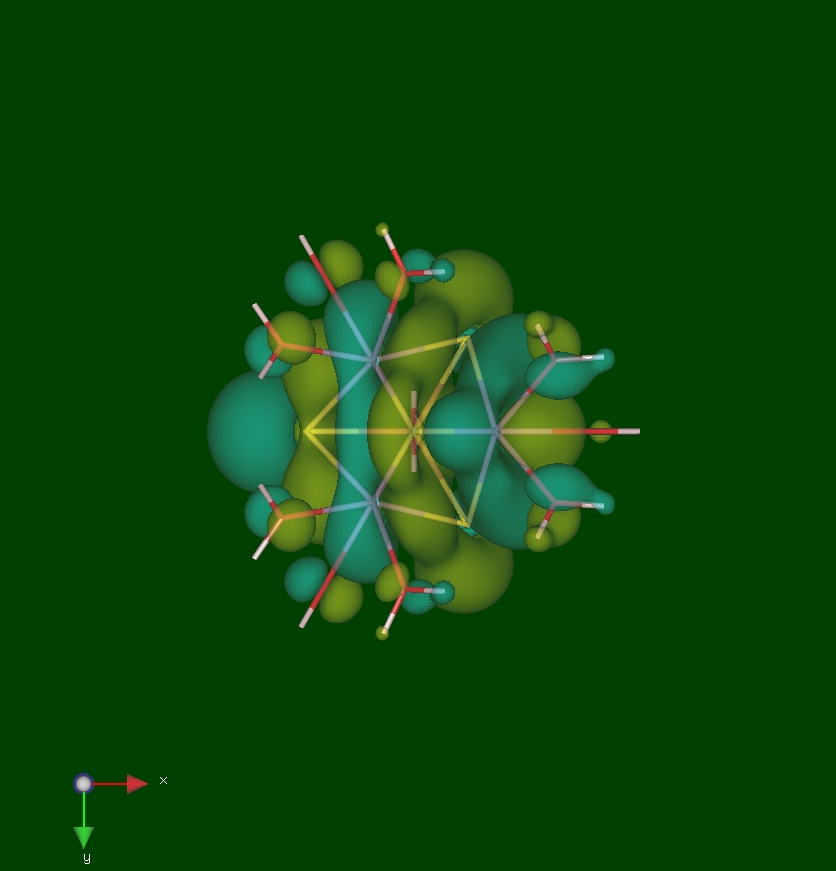

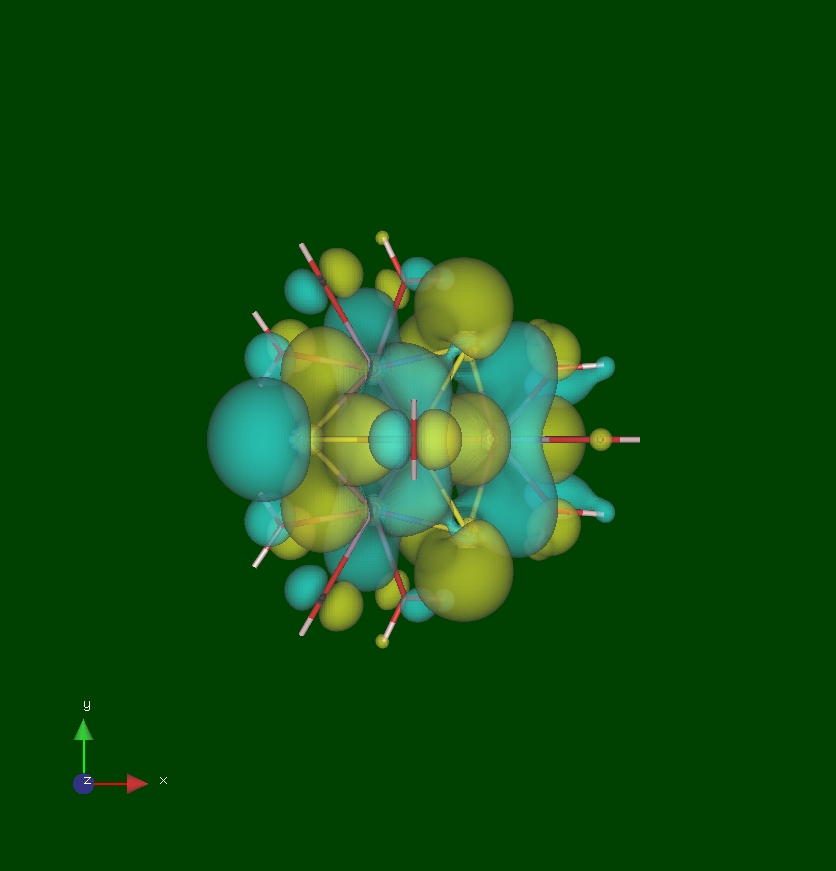

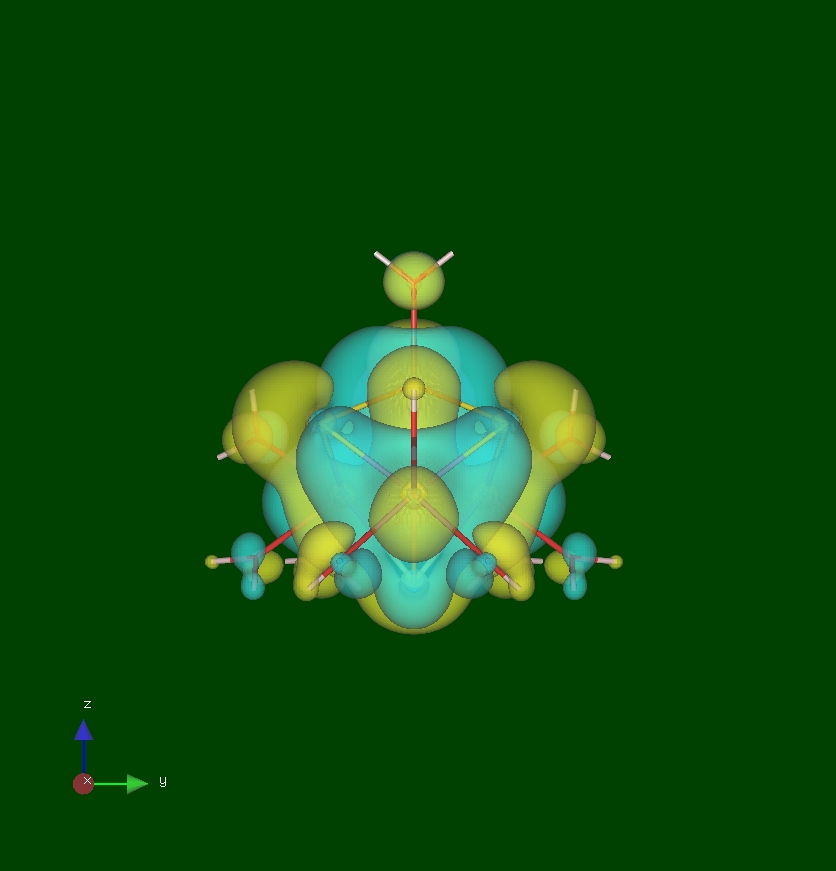

【 HOMOの１つ下の軌道 92a'(down) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：116 KB，中上図：87 KB，右上図：106 KB】
【左下図：108 KB，中下図：102 KB，右下図：111 KB】

---

【 HOMOの２つ下の軌道 62a"(down) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：115 KB，中上図：80 KB，右上図：105 KB】
【左下図：105 KB，中下図：101 KB，右下図：110 KB】

---

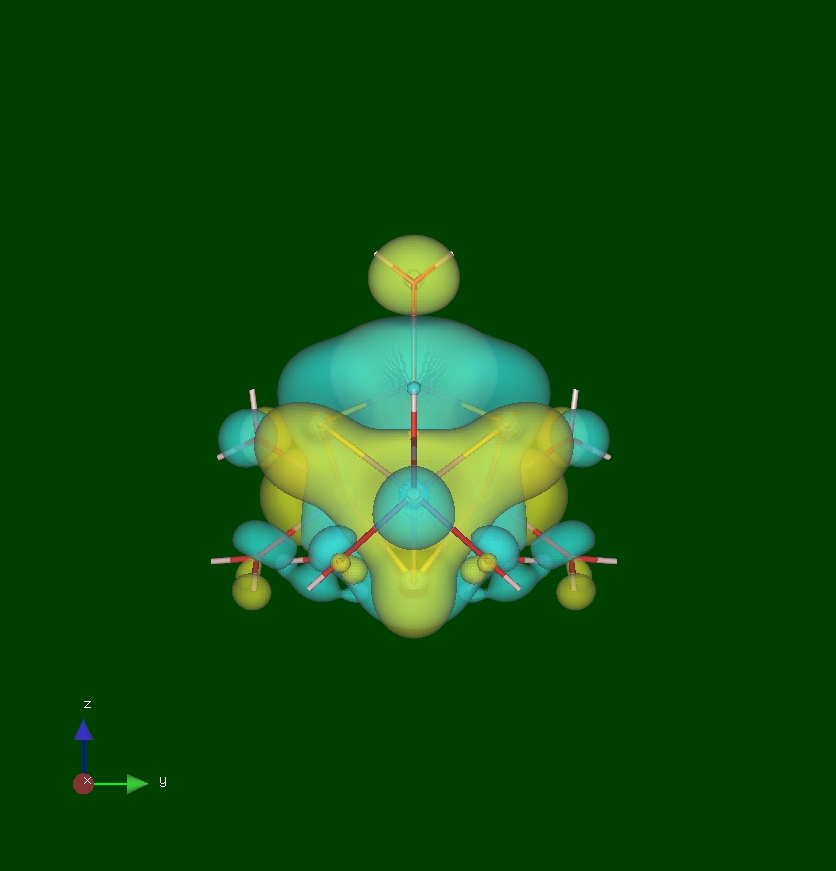

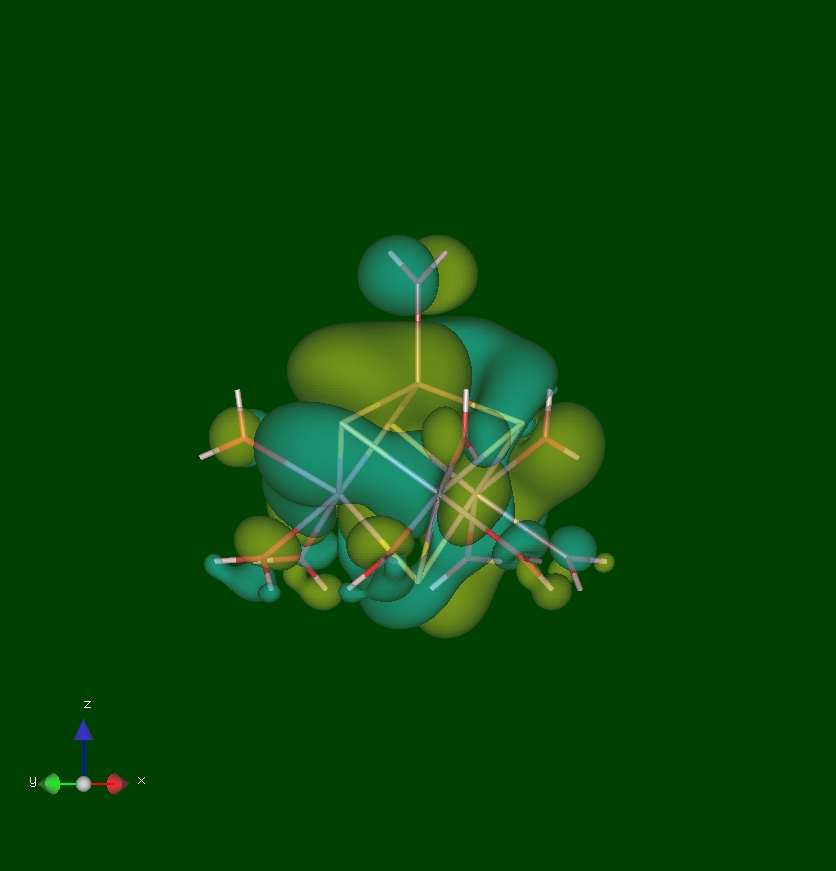

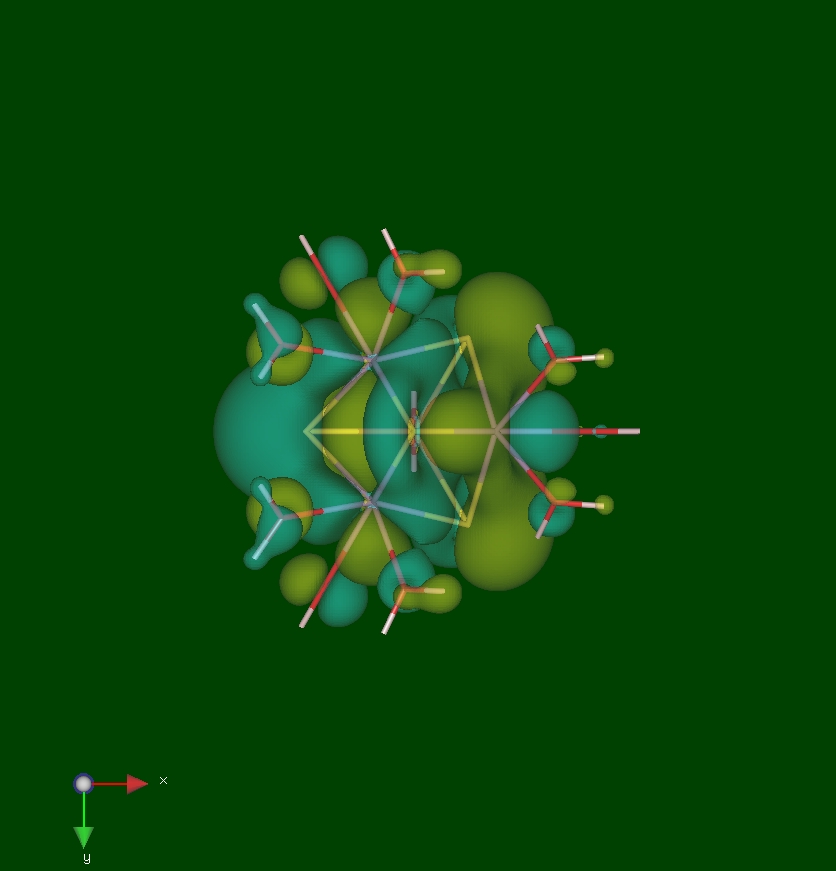

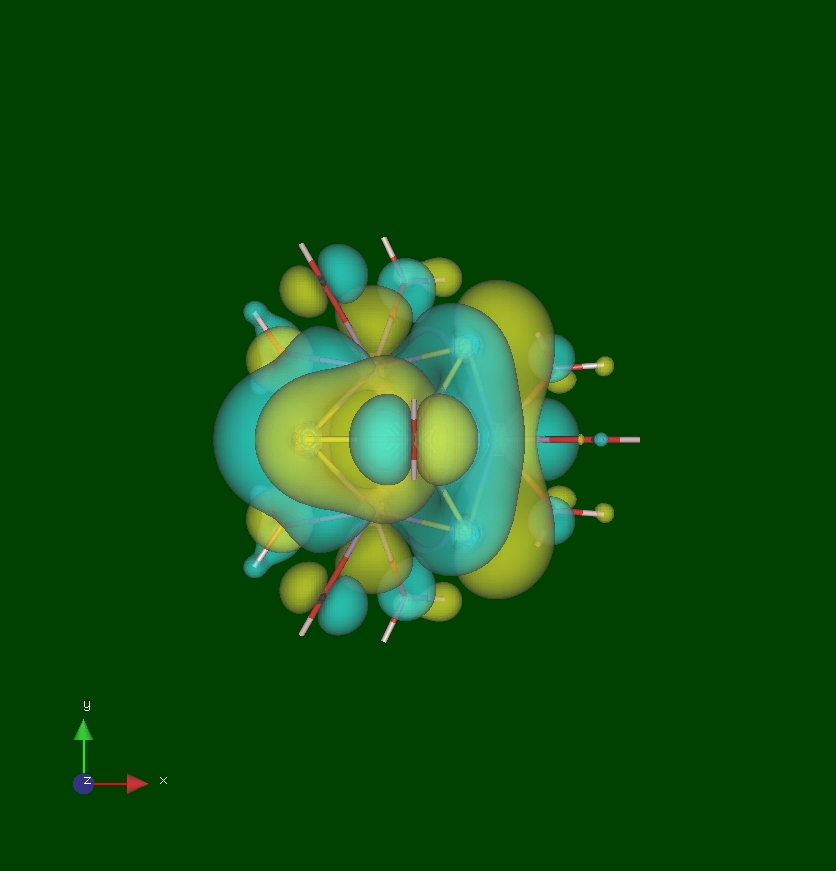

【 HOMOの３つ下の軌道 94a'(up) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：115 KB，中上図：90 KB，右上図：105 KB】
【左下図：112 KB，中下図：106 KB，右下図：110 KB】

---

【 HOMOの４つ下の軌道 63a"(up) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：118 KB，中上図：81 KB，右上図：114 KB】
【左下図：111 KB，中下図：105 KB，右下図：110 KB】

---

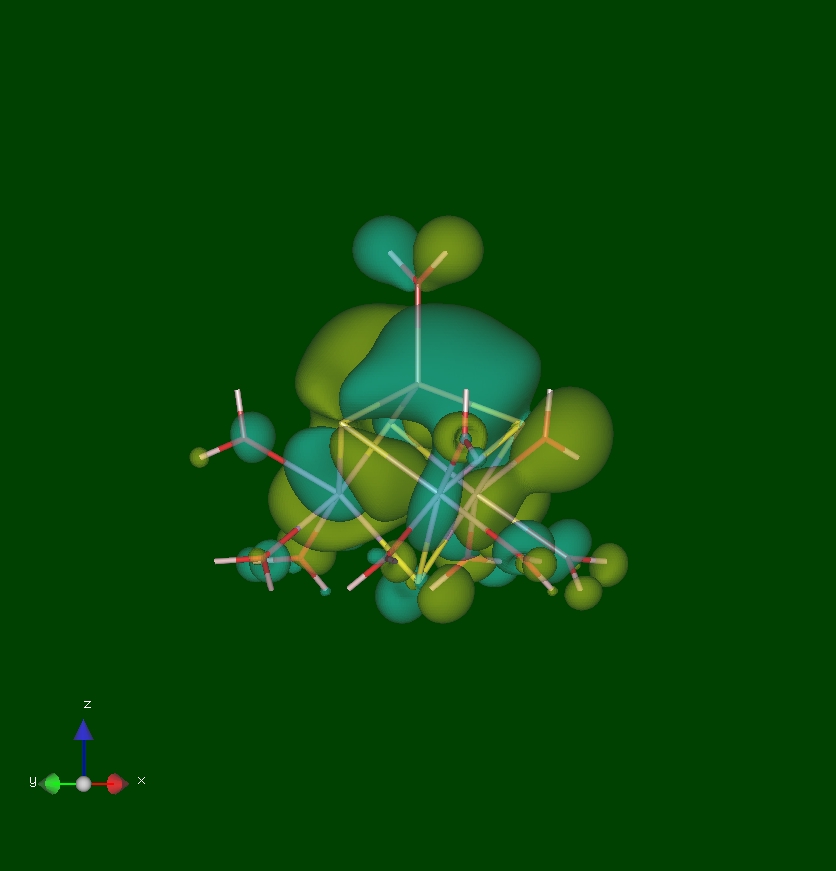

【 lowest unoccupied molecular orbital, LUMO(最低空分子軌道) = 63a"(down) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：113 KB，中上図：78 KB，右上図：112 KB】
【左下図：110 KB，中下図：105 KB，右下図：109 KB】

---

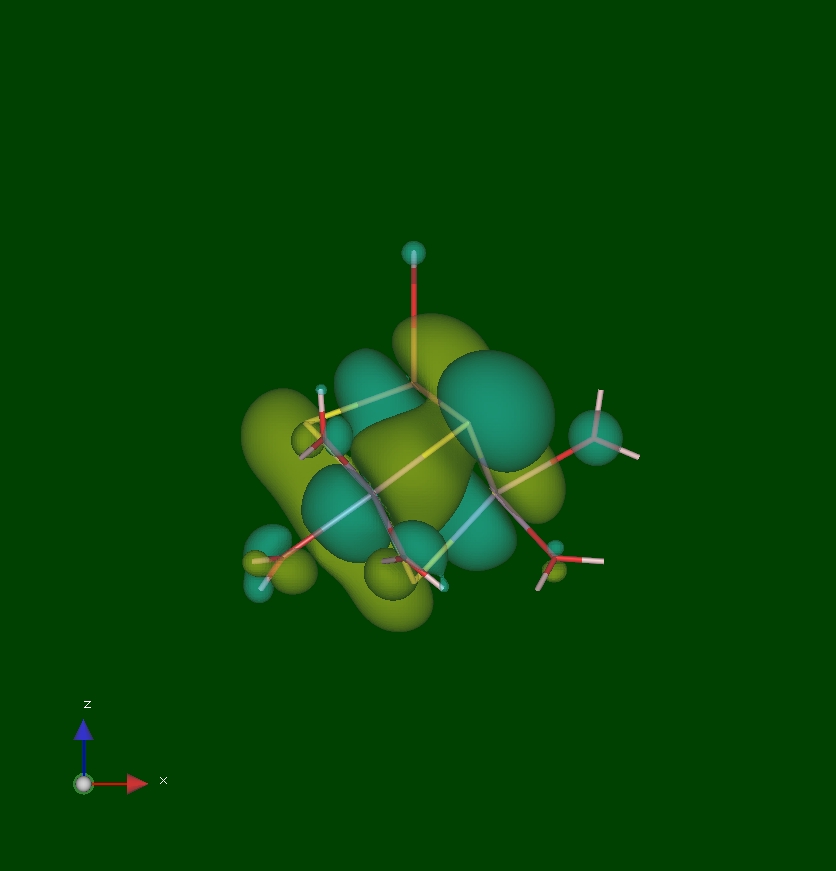

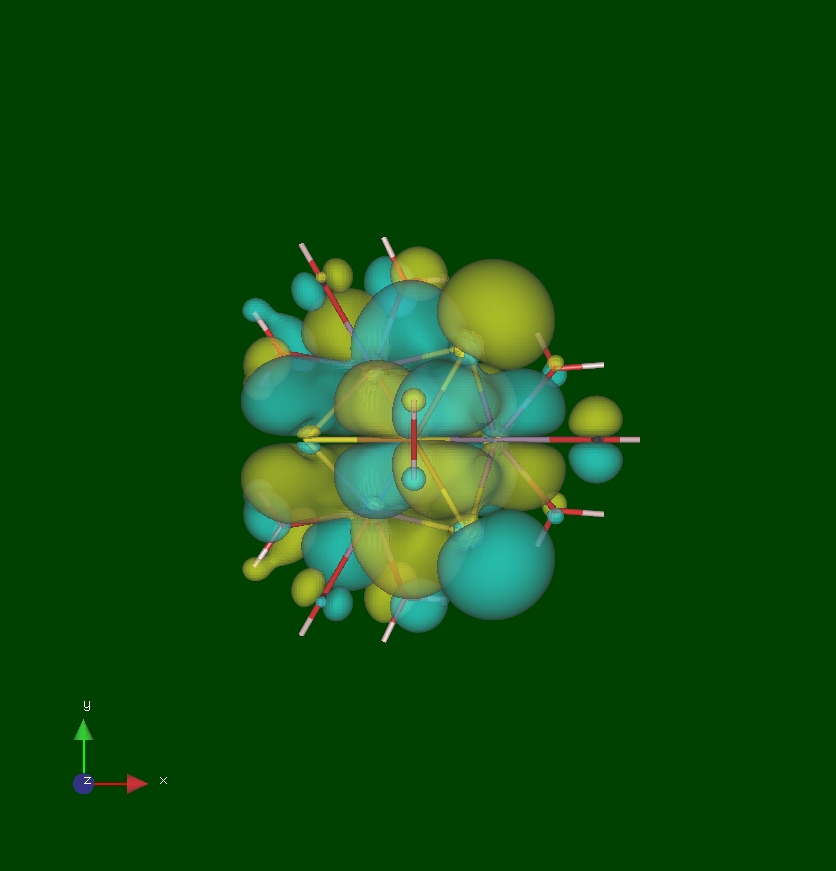

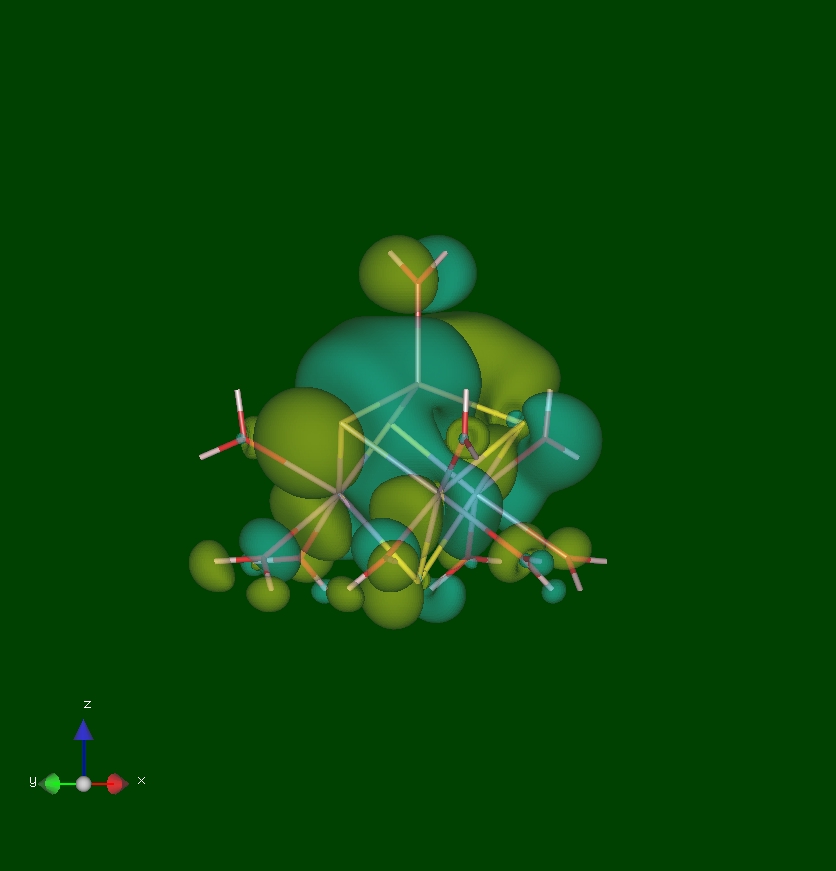

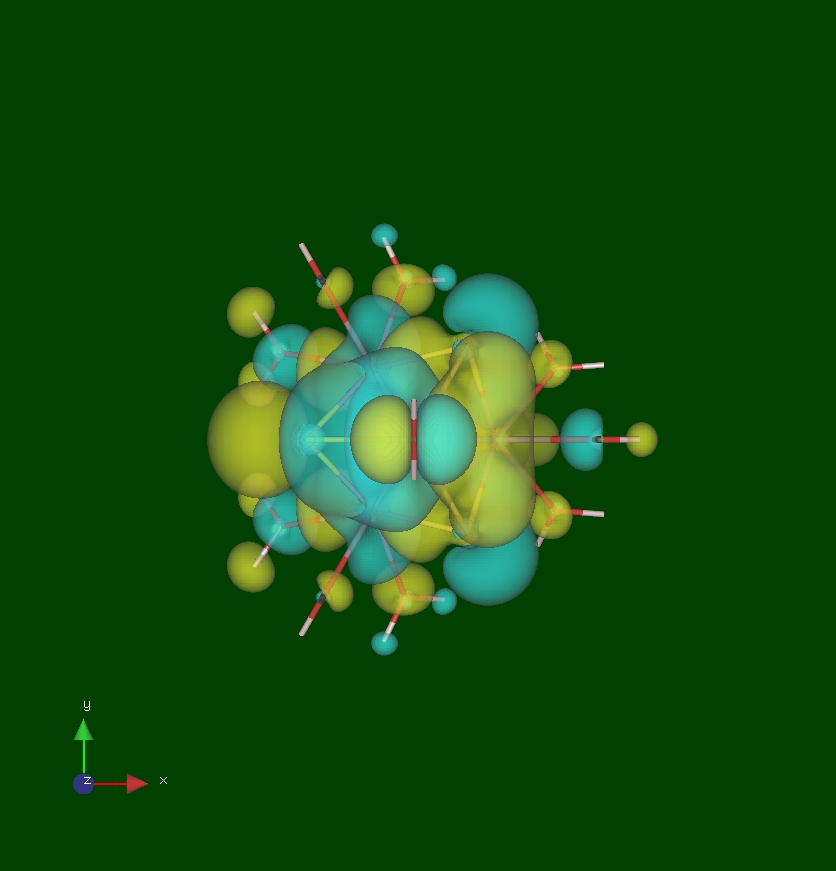

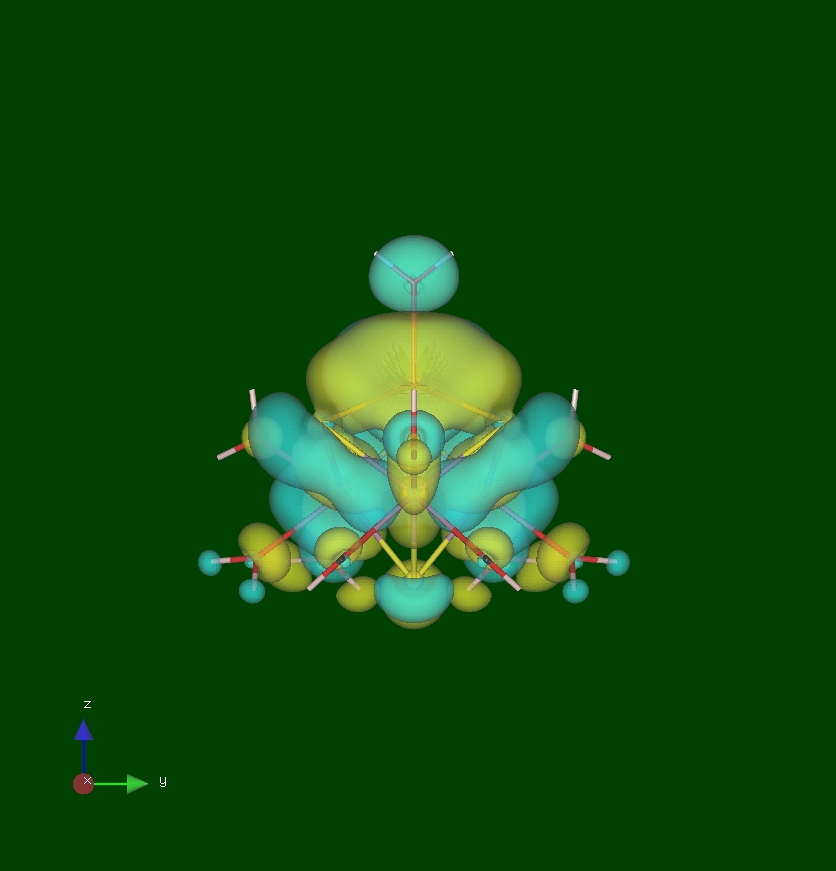

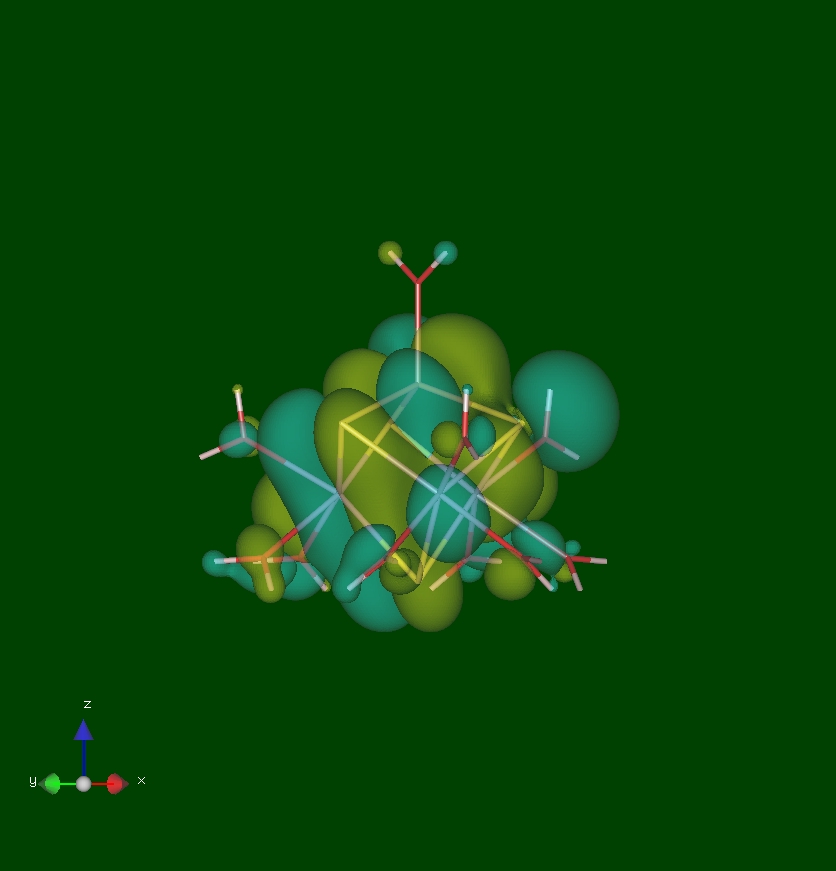

【 LUMOの１つ上の軌道 94a'(down) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：115 KB，中上図：92 KB，右上図：105 KB】
【左下図：112 KB，中下図：104 KB，右下図：112 KB】

---

【 LUMOの２つ上の軌道 64a"(up) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：115 KB，中上図：78 KB，右上図：106 KB】
【左下図：104 KB，中下図：100 KB，右下図：110 KB】

---

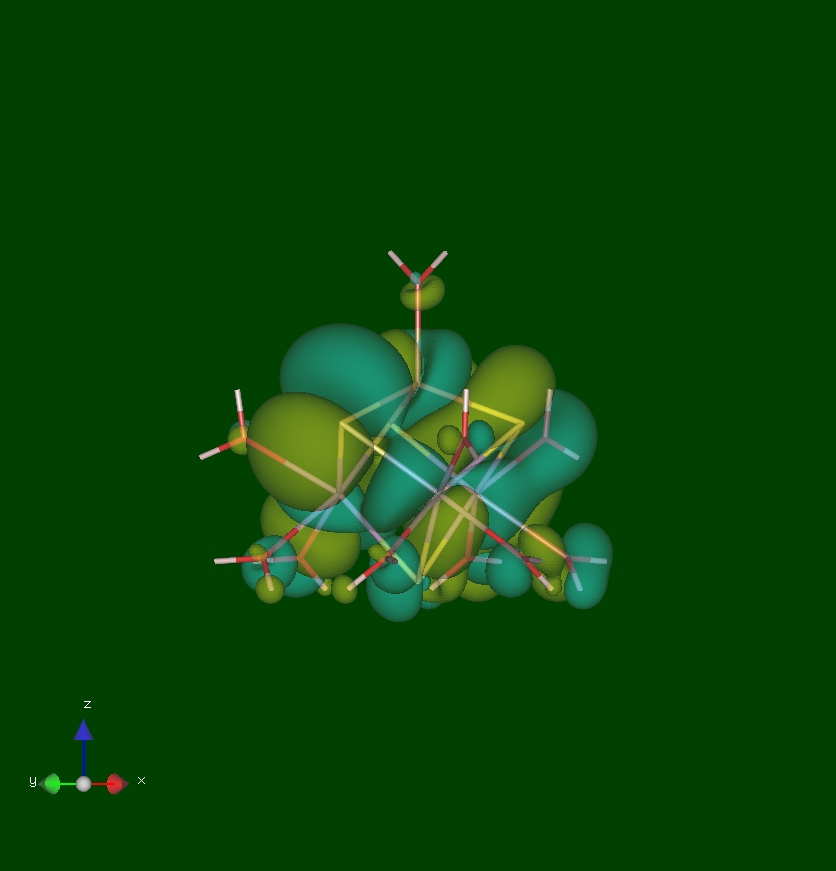

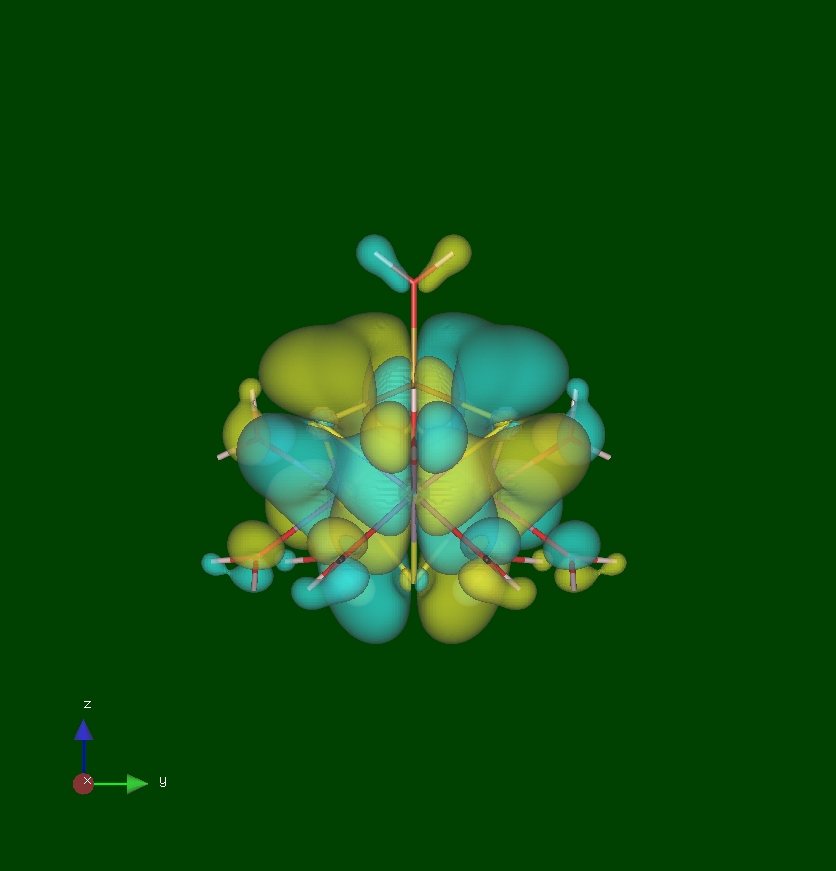

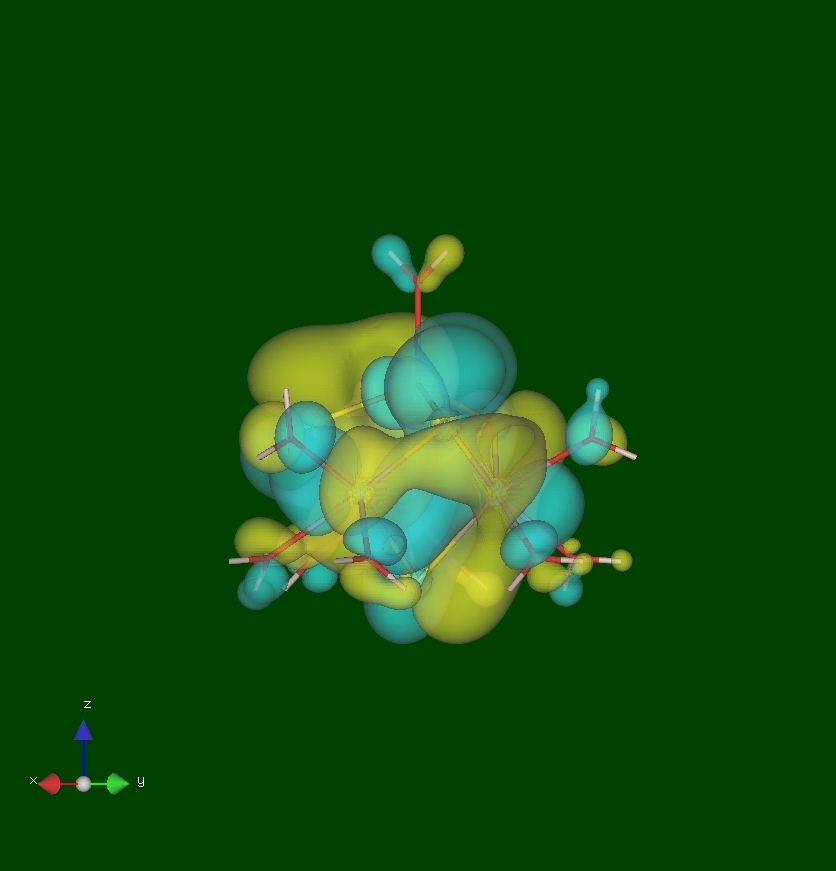

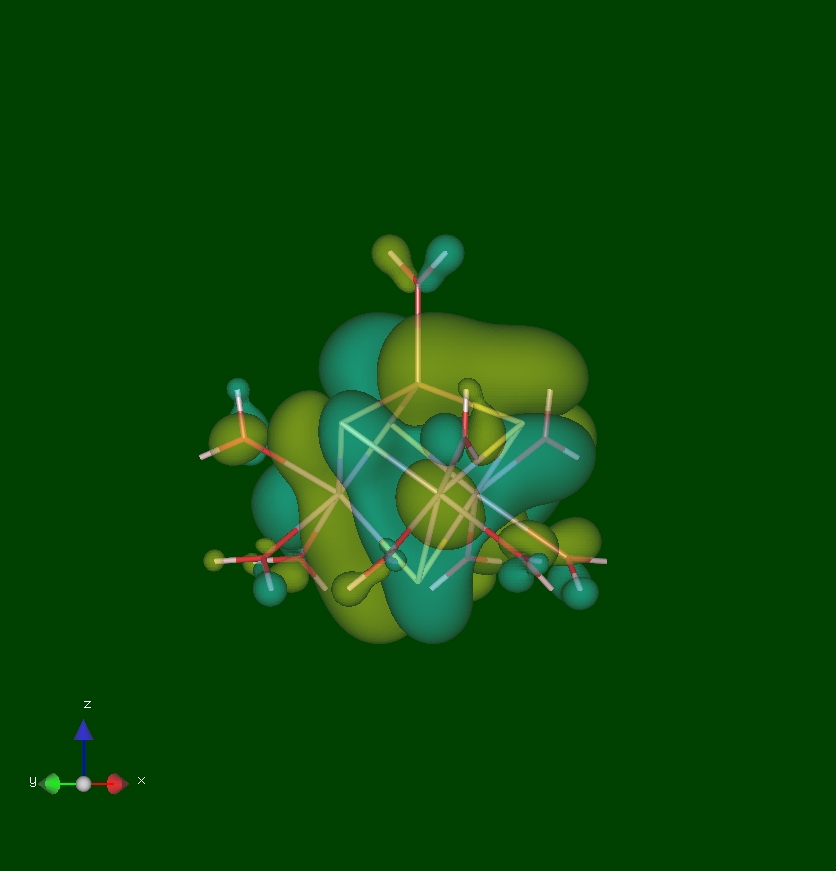

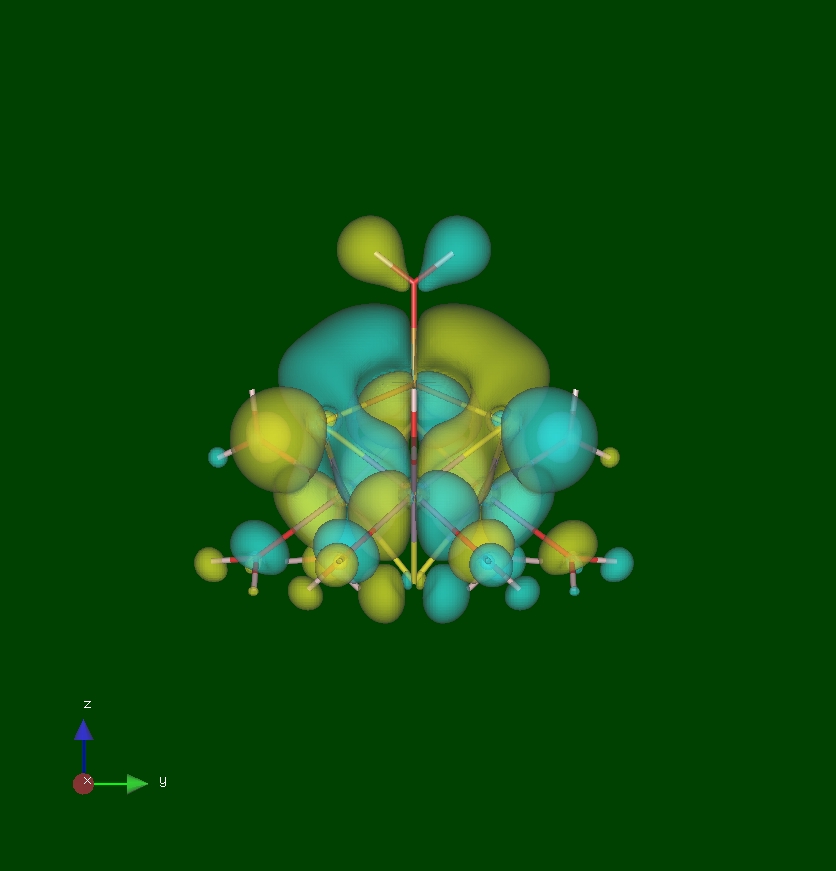

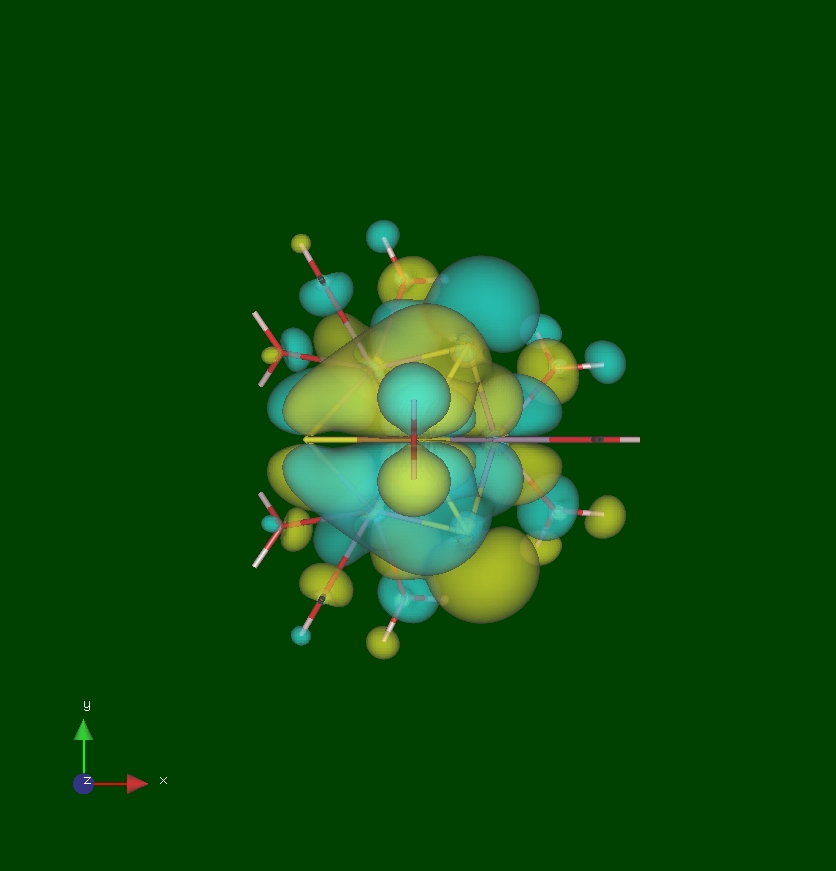

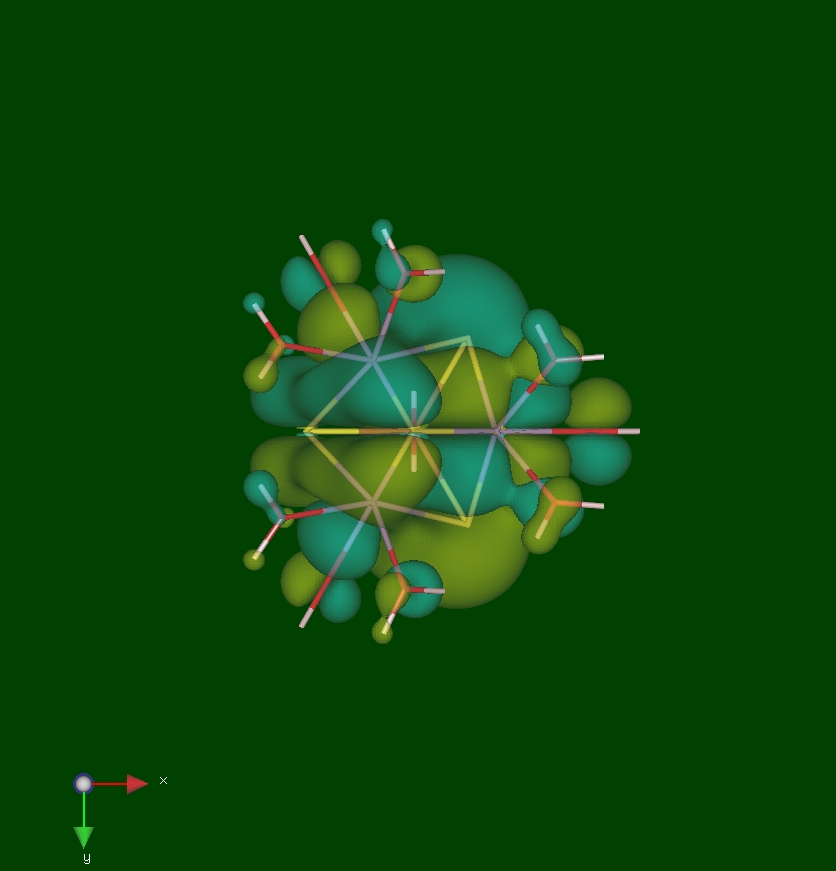

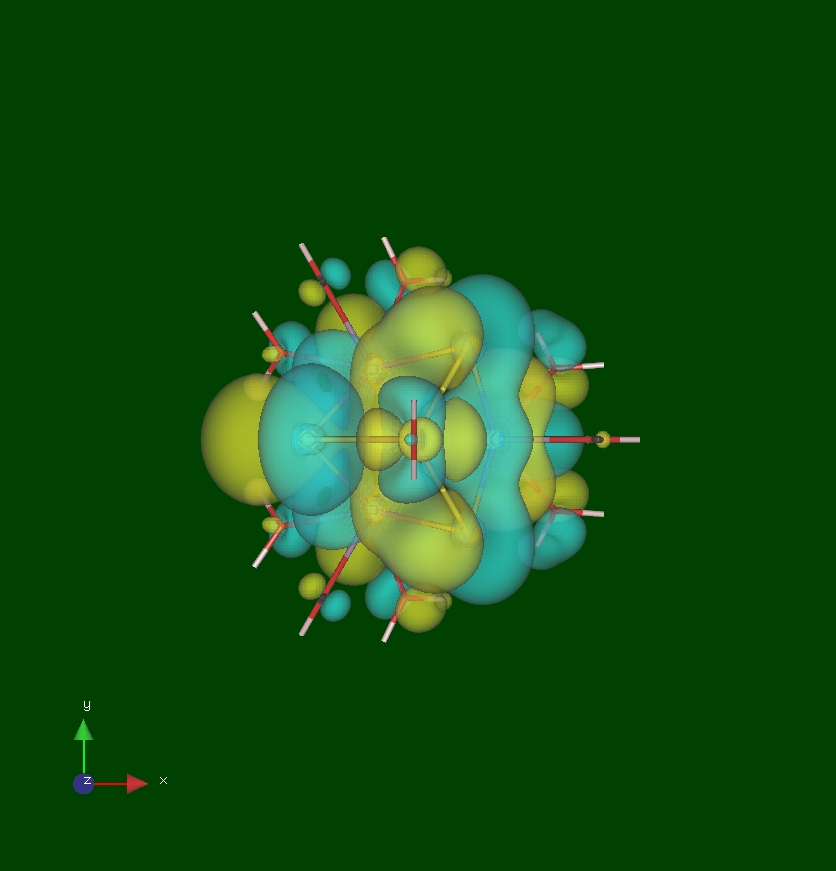

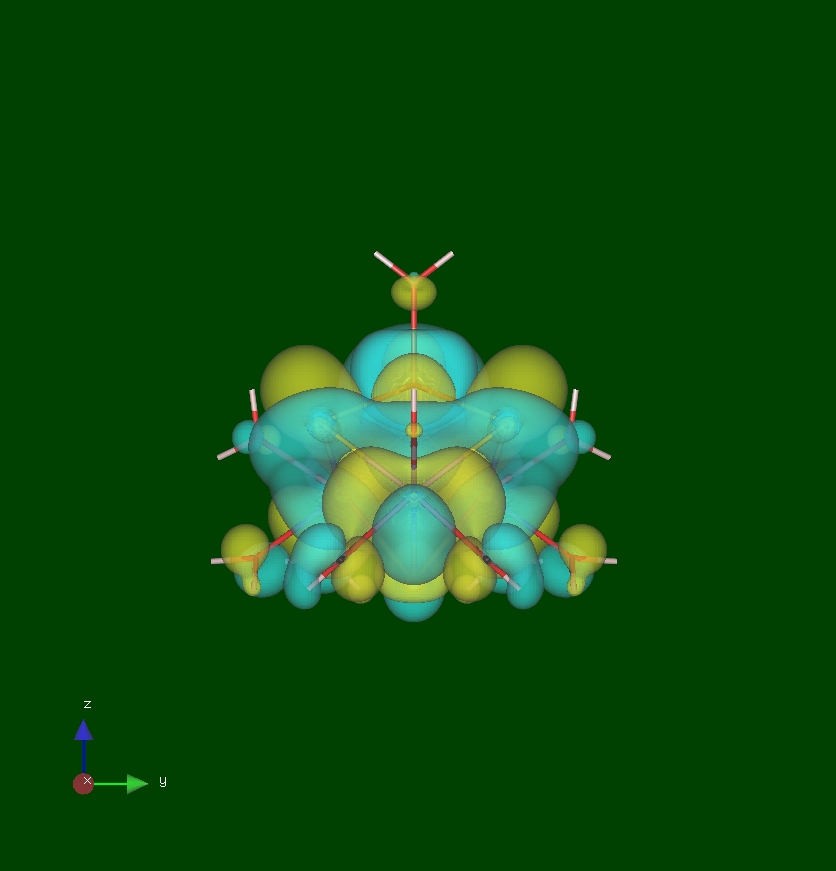

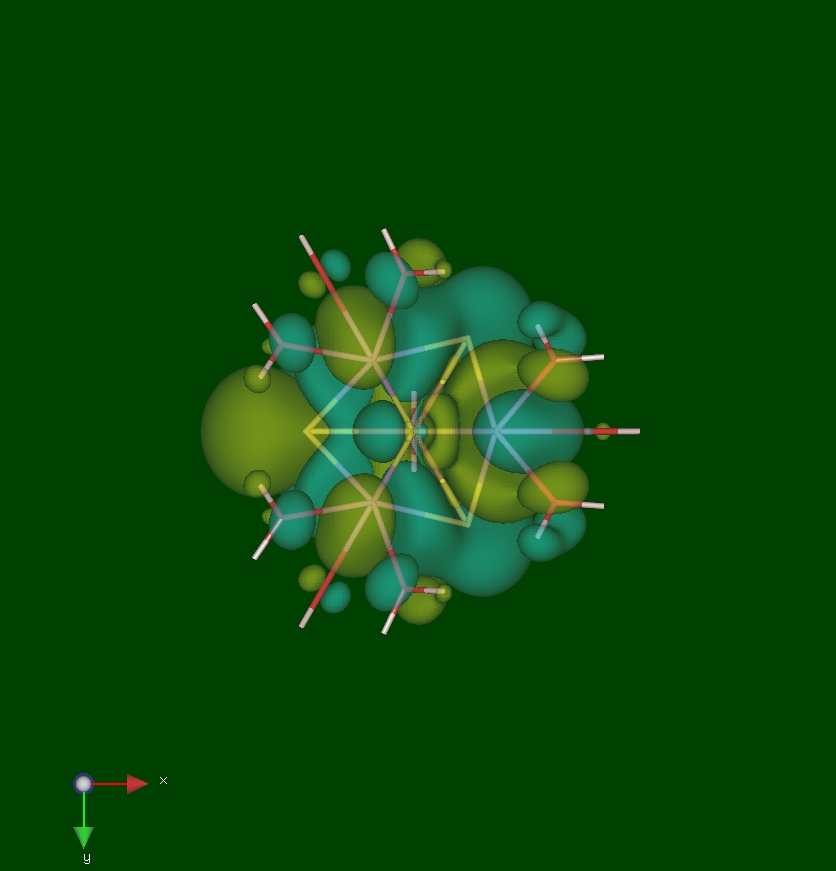

【 LUMOの３つ上の軌道 95a'(up) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：116 KB，中上図：86 KB，右上図：103 KB】
【左下図：107 KB，中下図：100 KB，右下図：110 KB】

---

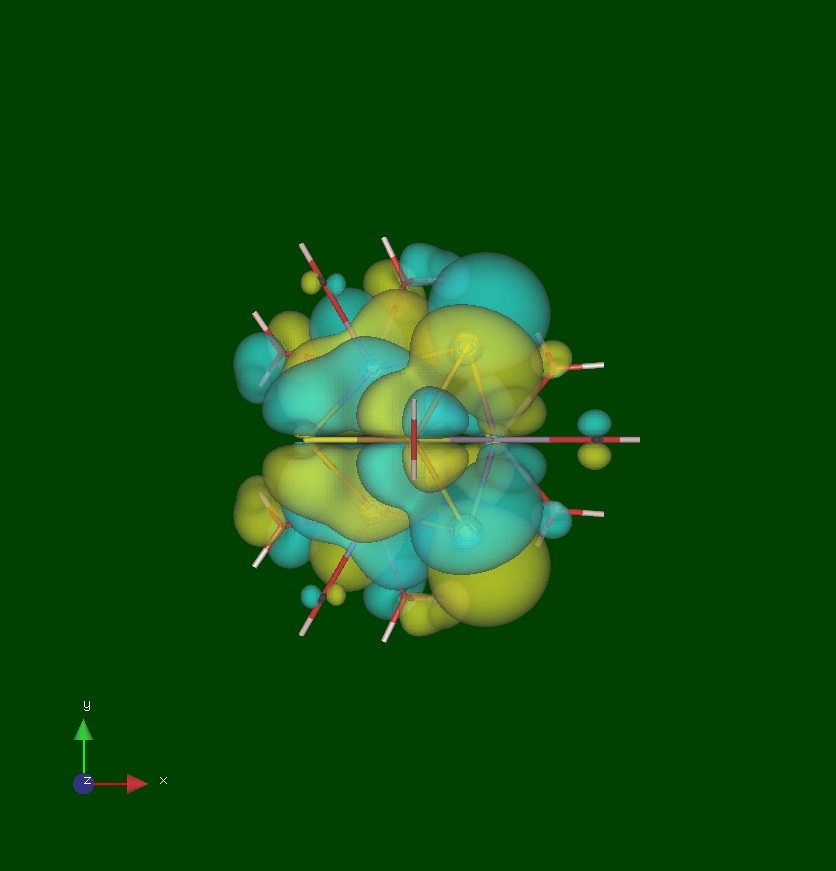

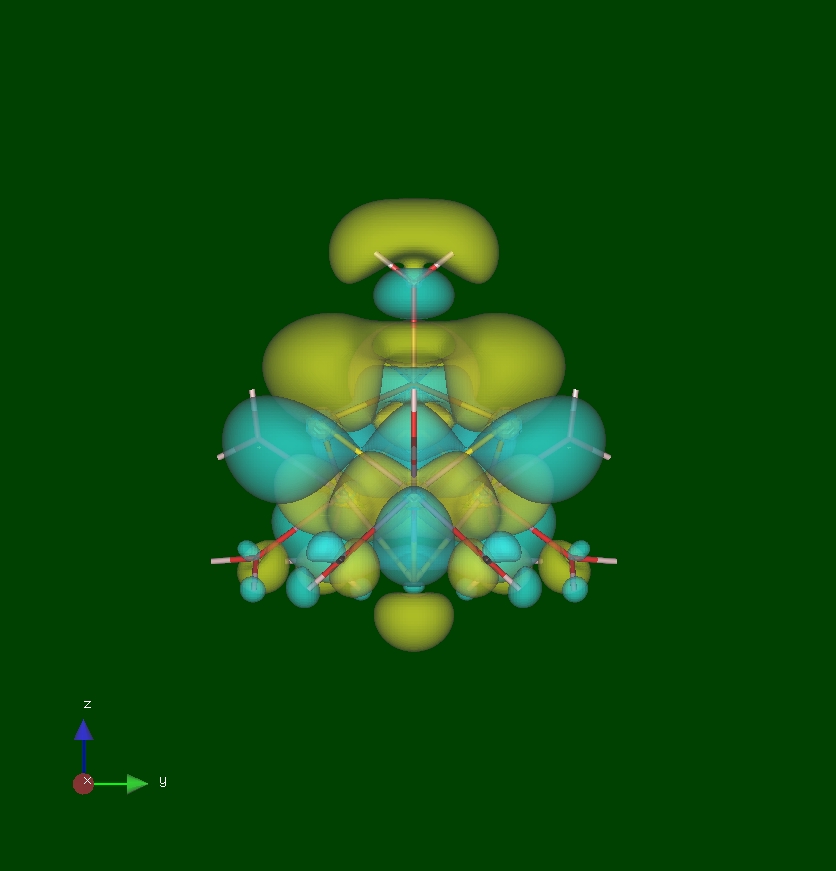

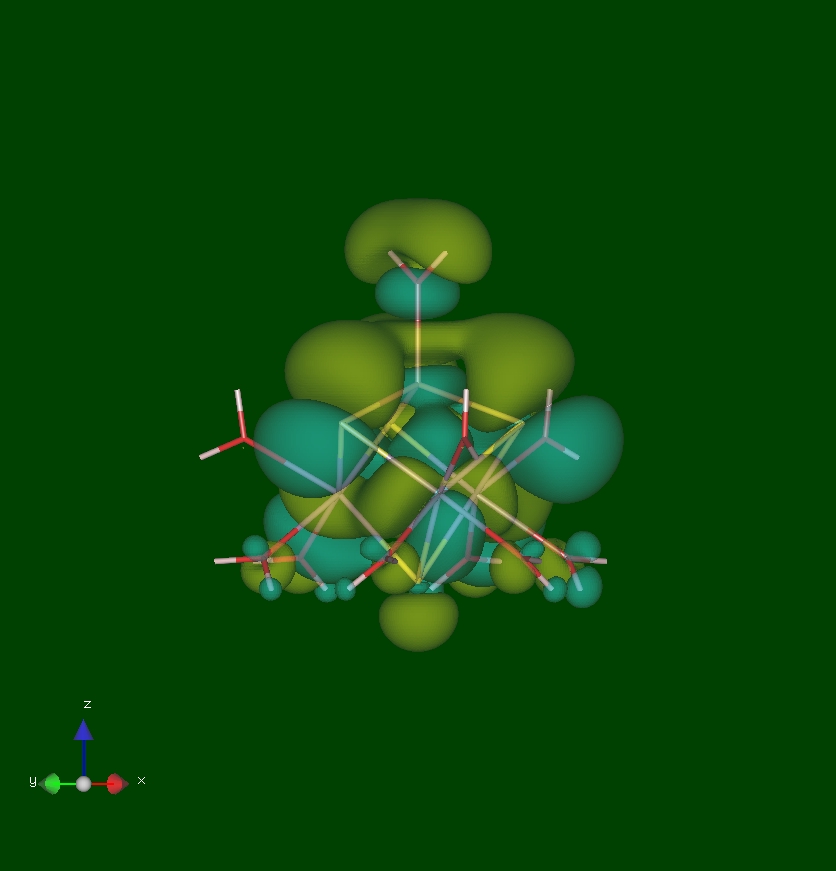

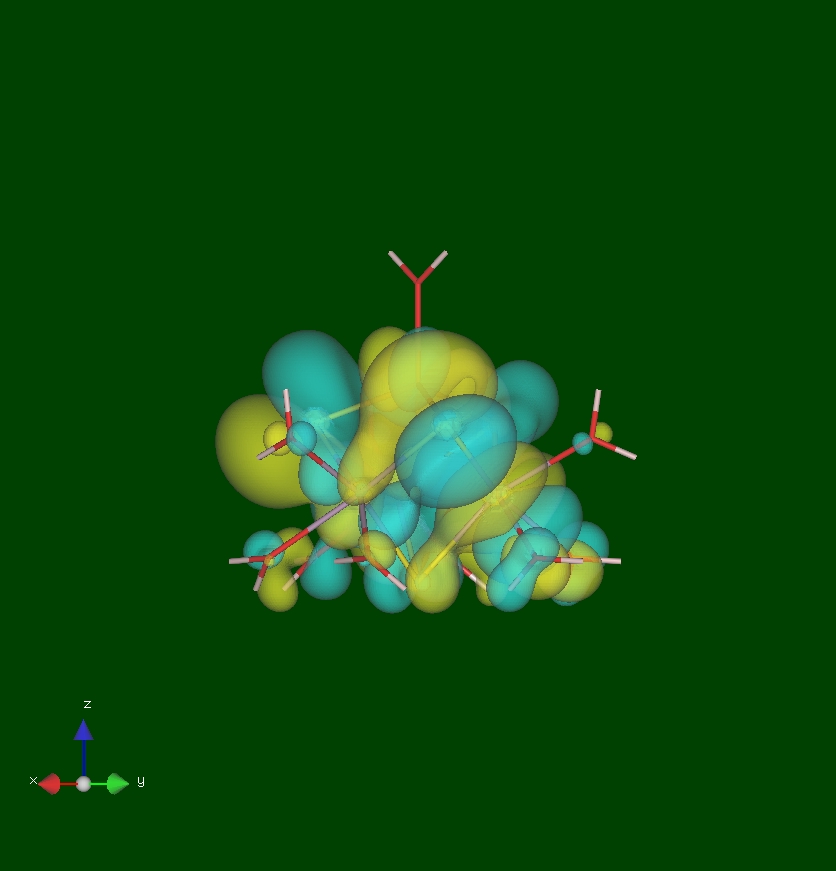

【 LUMOの４つ上の軌道 96a'(up) 軌道の図】(Isosurface level: 0.001a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 101 x 101 x 101
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：113 KB，中上図：92 KB，右上図：115 KB】
【左下図：116 KB，中下図：108 KB，右下図：103 KB】

---

　　　　　※DV-Xα＋VENUSをこれから始めたい方は、こちらをご覧ください。
