水分子(H₂O)を配位子とする
酸素架橋不完全キュバン型モリブデン三核アクア錯体
（錯陽イオン）

[Mo₃O₄(H₂O)₉]⁴⁺

Oxygen-Bridged Incomplete Cubane-Type
Molybdenum Aqua Cluster Complex

Nonspin, C_3v

化学式：[Mo₃O₄(H₂O)₉]⁴⁺[Animated GIF, 269 KB]
原子数：34
原子種数：9
軌道数：27
総電子数：244
スピン分極：考慮に入れない計算(ノンスピン版SCAT)
MSCF：SCFS
サンプル点数：400000
F15ファイルサイズ：668 MB
10サイクルの計算時間：57 分 9 秒(Watcom Fortran 77 Version 11.0c)
対称軌道：C_3v34

文献：

((1))Genta Sakane, Takashi Shibahara, and Hirohiko Adachi; "Discrete Variational (DV)-Xα Calculations of Incomplete Cubane-Type Molybdenum Clusters [Mo₃X₄(H₂O)₉]⁴⁺ (X = O, S)", Journal of Cluster Science, 6(4), 503-521 (1995).

((2))○坂根弦太, 柴原隆志, 足立裕彦; "不完全キュバン型モリブデンアクア錯体[Mo₃X₄(H₂O)₉]⁴⁺(X = O, S)の電子状態", 第5回ＤＶ-Ｘα研究会(東京都・早稲田大学国際会議場・井深大記念ホール(発表会場)・3階第1会議室(ポスター会場)), 平成4(1992)年8月4日(火)〜6日(木), ＤＶ-Ｘα研究協会会報(Bulletin of the Society for Discrete Variational Xα), 5, 22, pp. 22-1〜22-16 (1992).

((3))柴原隆志, ○坂根弦太, 山崎幹緒, 足立裕彦; "モリブデン硫黄クラスタ−錯体の電子状態",第3回ＤＶ-Ｘα研究会(兵庫県神戸市・舞子ビラ), 平成2(1990)年8月8日(水)〜9日(木), ＤＶ-Ｘα研究協会会報(Bulletin of the Society for Discrete Variational Xα), 3, 17, pp. 17-1〜17-10 (1990).

---

●contrd + VENUS で作画するのに必要なファイルは、まとめてこちらからダウンロードできます（zipで圧縮してあります）。
　　→　complex08.zip(f01,f09,f39,c04d,complex08.vcs) [download] 193 KB　2005.01.23

　　・contrd入力ファイル：c04d (ascii, 1 KB), f09 (binary, 38 KB), f39 (binary, 199 KB)

　　・VICS入力ファイル：f01 (ascii, 2 KB), c04d (ascii, 1 KB)

　　・VICS出力ファイル：complex01.vcs (ascii, 7 KB)

　　・VEND入力ファイル：contrd g [Enter]を実行することにより生成されます。

---

【F01】　←クリックするとご覧いただけます【2 KB】
　　　　　※dv2f01でF05より作成したF01です。

【F05】　←クリックするとご覧いただけます【10 KB】
　　　　　※単結晶Ｘ線構造解析で求めた原子間距離・角度より、錯陰イオン部分にC_3v対称があるものと仮定して、Z-Matrixを組んで求めた座標を用い、手作りで作成したF05（SCAT計算が収束した後のF05）です。座標は最終的に、プログラムc3v1, c3v3, c3v6を使って完全にC_3v対称となるように求めました。

【F25】　←クリックするとご覧いただけます【33 KB】
　　　　　※対称軌道作成プログラム“SymWave”で作成したF25（C_3v対称、34原子9原子種用）です。
　　　　　※SymWave: 井本英夫, ＤＶ-Ｘα研究協会会報(Bulletin of the Society for Discrete Variational Xα), 3, 21-1〜21-6 (1990).

【WAVNUM】　←クリックするとご覧いただけます【5 KB】
　　　　　※wavnumの出力結果です。分子軌道の番号の一覧です。

【c04d】　←クリックするとご覧いただけます【1 KB】
　　　　　※contrdの一般入力ファイルです。

【F08E】　←クリックするとご覧いただけます【8 KB】
　　　　　※計算結果（分子軌道のエネルギー準位一覧）です。

【F08E.prests】　←クリックするとご覧いただけます【3 KB】
　　　　　※prestsでF08Eより作成したF08E.prestsです。占有軌道と空軌道のエネルギー間隔の一覧です。

【F08P】　←クリックするとご覧いただけます【52 KB】
　　　　　※計算結果（各分子軌道を構成する原子軌道の割合一覧）です。

【F05MOLDA.XYZ】　←クリックするとご覧いただけます【2 KB】
　　　　　※dv2moldaでF05より作成したF05MOLDA.XYZです。Molda for Windowsで読み込むことができる座標ファイルです。

【F05C3D.INP】　←クリックするとご覧いただけます【2 KB】
　　　　　※dv2chem3dでF05より作成したF05C3D.INPです。Chem3Dで読み込むことができる座標ファイルです。

【F05.daph】　←クリックするとご覧いただけます【3 KB】
　　　　　※dv2daphでF05より作成したF05.daphです。結晶解析ユニバーサルプログラムシステム UNICS の DAPH で読み込むことができる座標ファイルです。
　　　　　※UNICS: 桜井敏雄編, 日本結晶学会, (1967).
　　　　　※DAPH: 芦田玉一編, 大阪大学大型計算機センター, (1973).

【F05.daph.out】　←クリックするとご覧いただけます【44 KB】
　　　　　※daphを起動し、F05.daphを読み込んで、原子間距離・角度を計算した結果出力ファイルです。
　　　　　※DAPH: 芦田玉一, HITAC 5020E version, (1966).

【I08】　←クリックするとご覧いただけます【2 KB】
　　　　　※NETCの出力です。各原子軌道の電子数と有効電荷です。

---

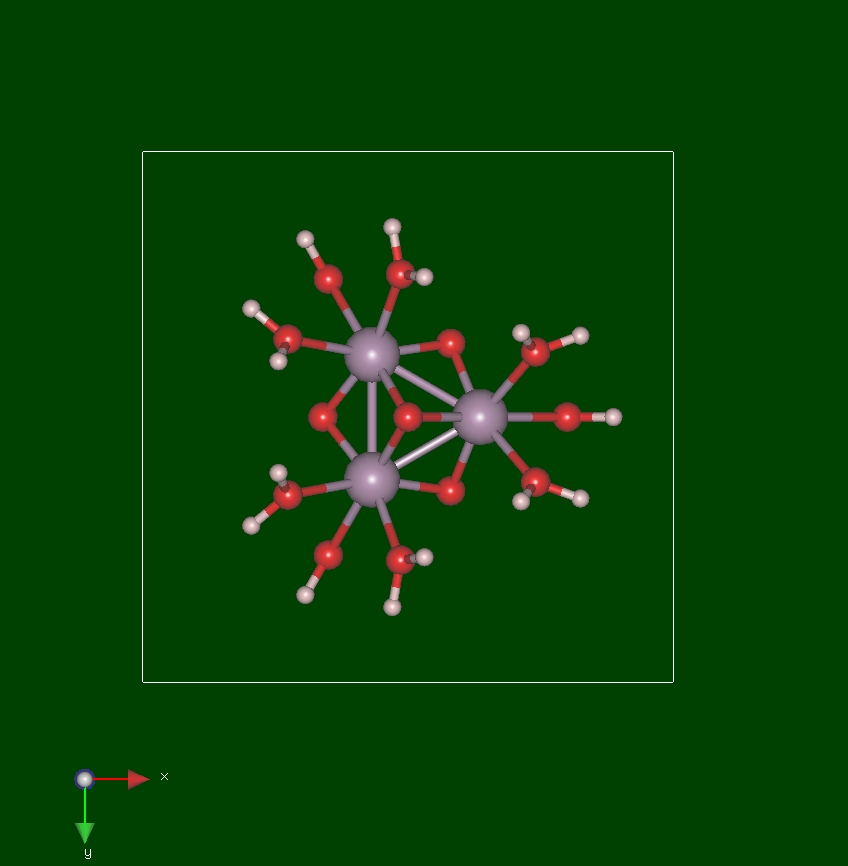

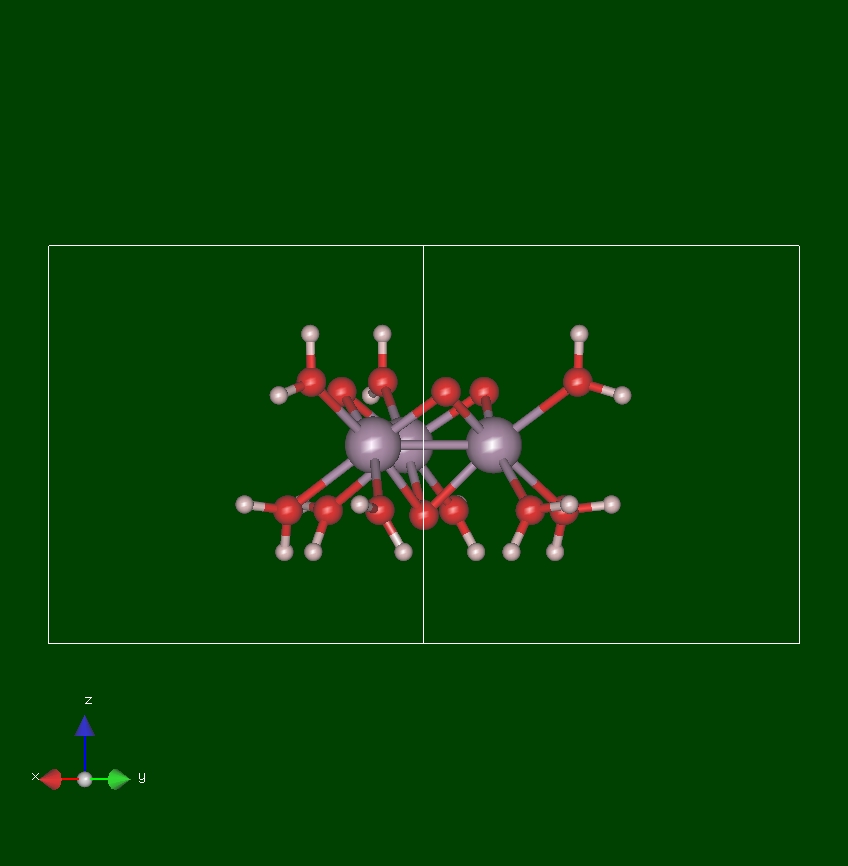

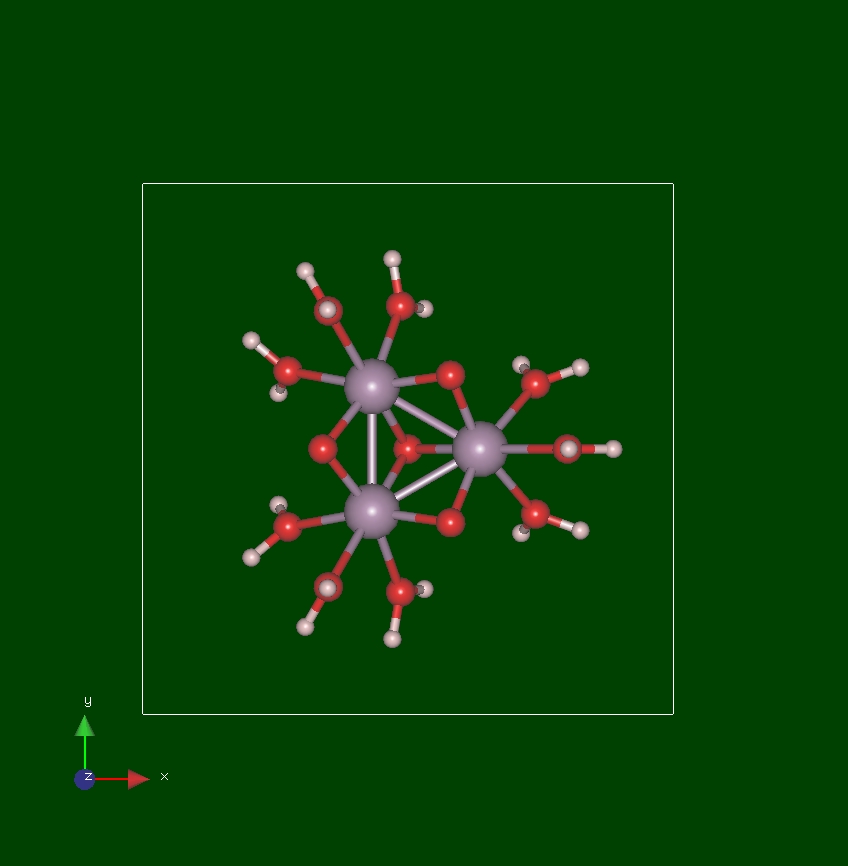

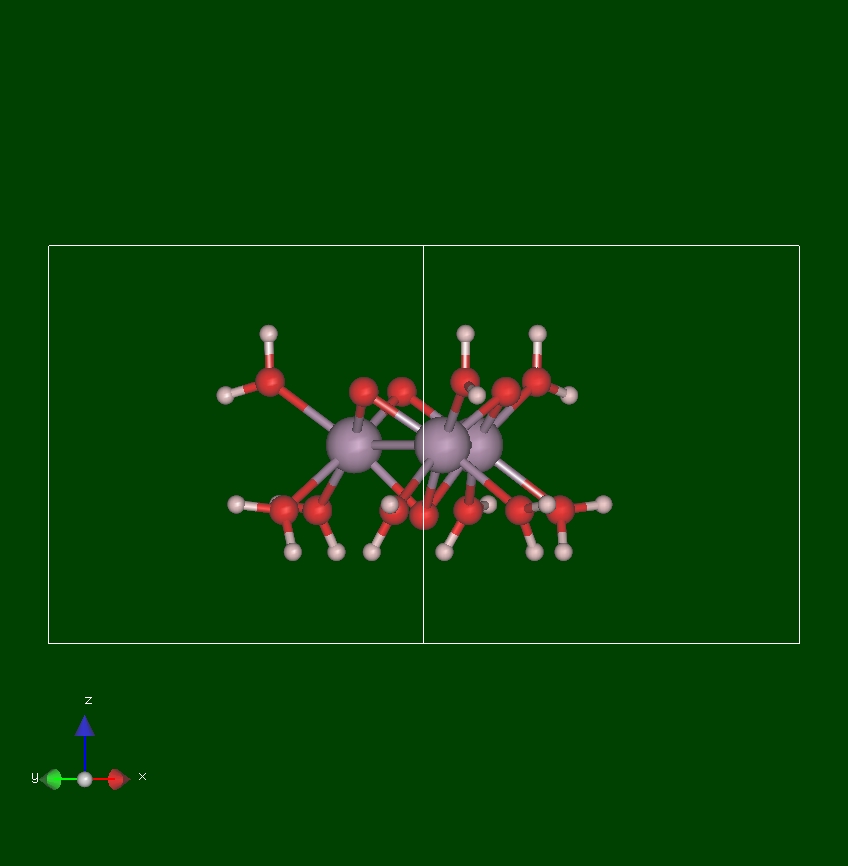

【計算した錯体（錯陽イオン部分）の全景（棒球模型）】
※図をクリックすると大きな画像をご覧いただけます
【左上図：82 KB，中上図：55 KB，右上図：74 KB】
【左下図：79 KB，中下図：78 KB，右下図：82 KB】

---

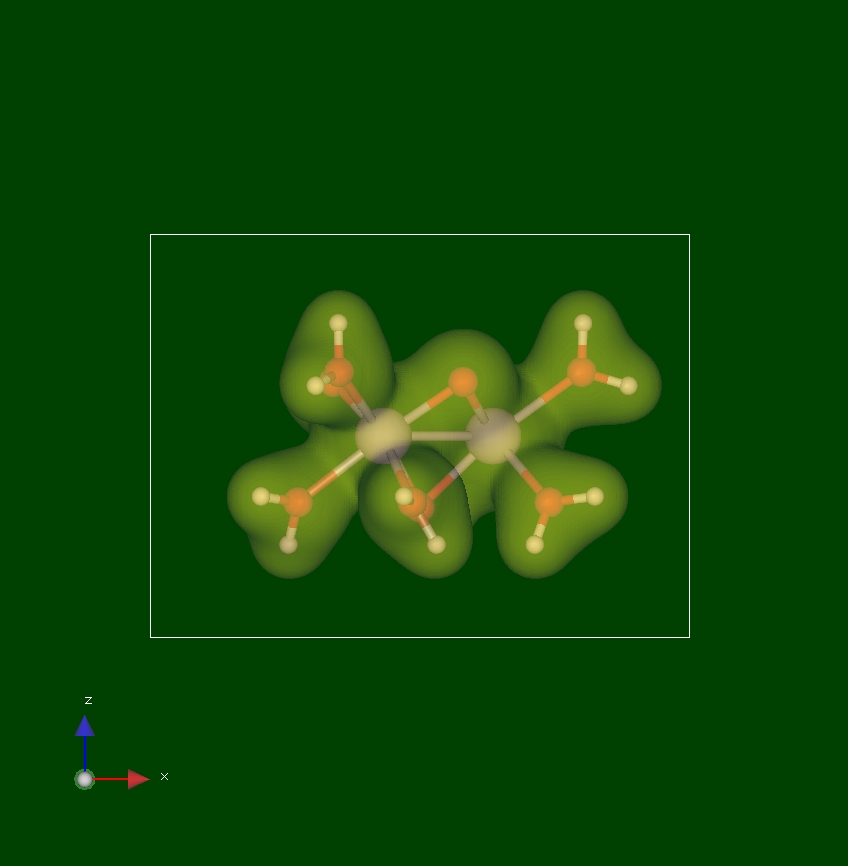

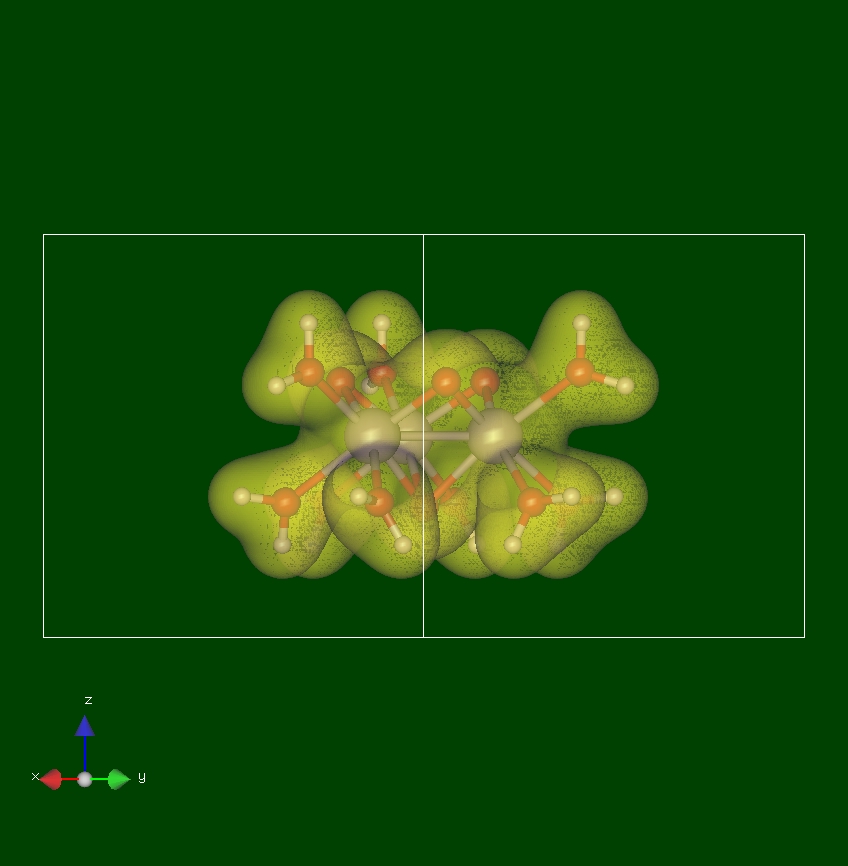

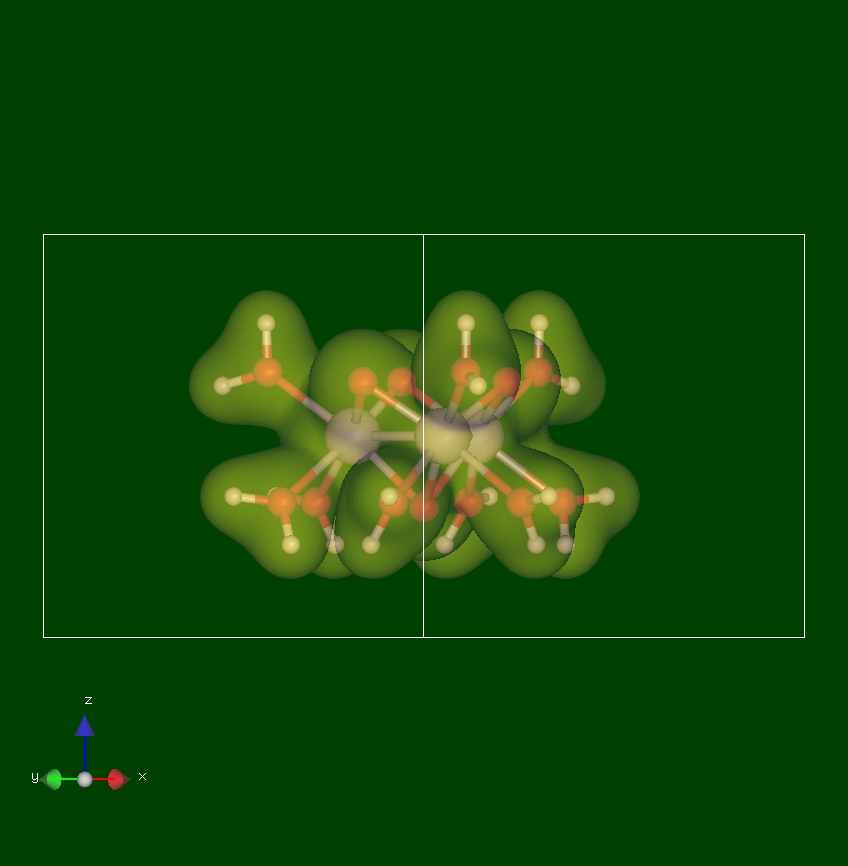

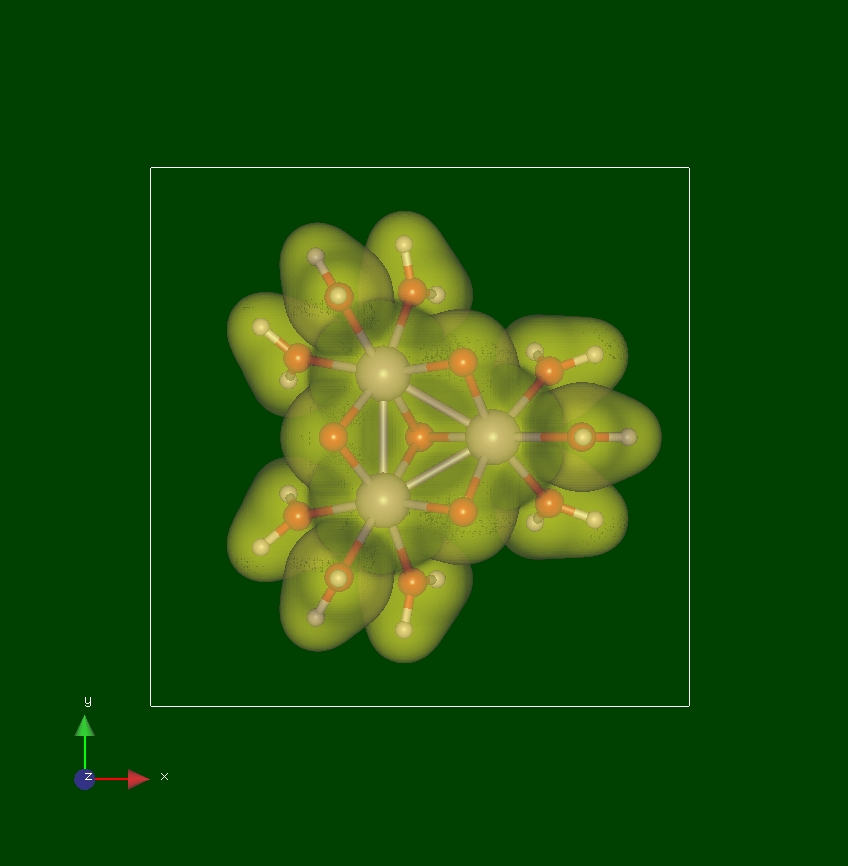

【電子密度の図】(Isosurface level: 0.02a₀^-3)
◎contrdでのメッシュ数(c04dの1行目): 51 x 51 x 51
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：131 KB，中上図：86 KB，右上図：138 KB】
【左下図：132 KB，中下図：108 KB，右下図：119 KB】

---

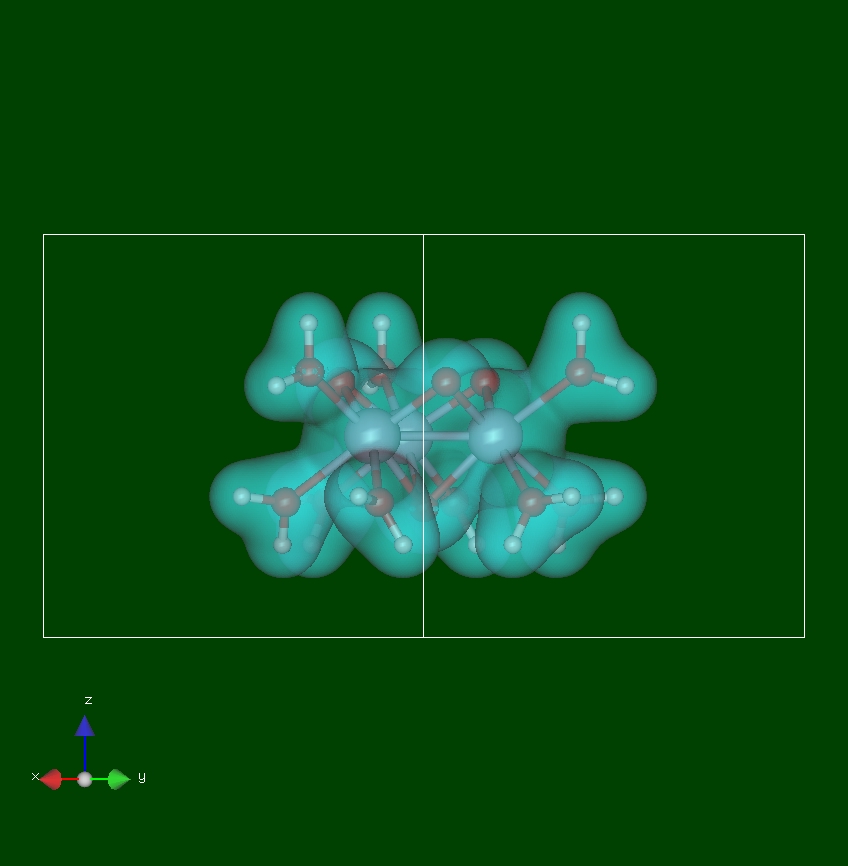

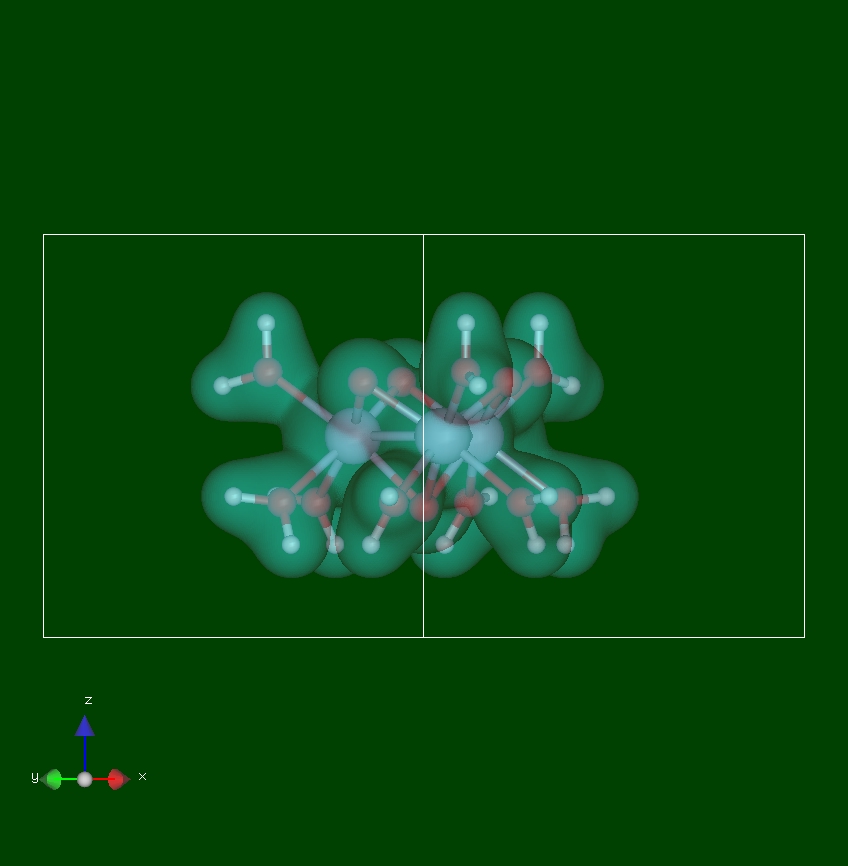

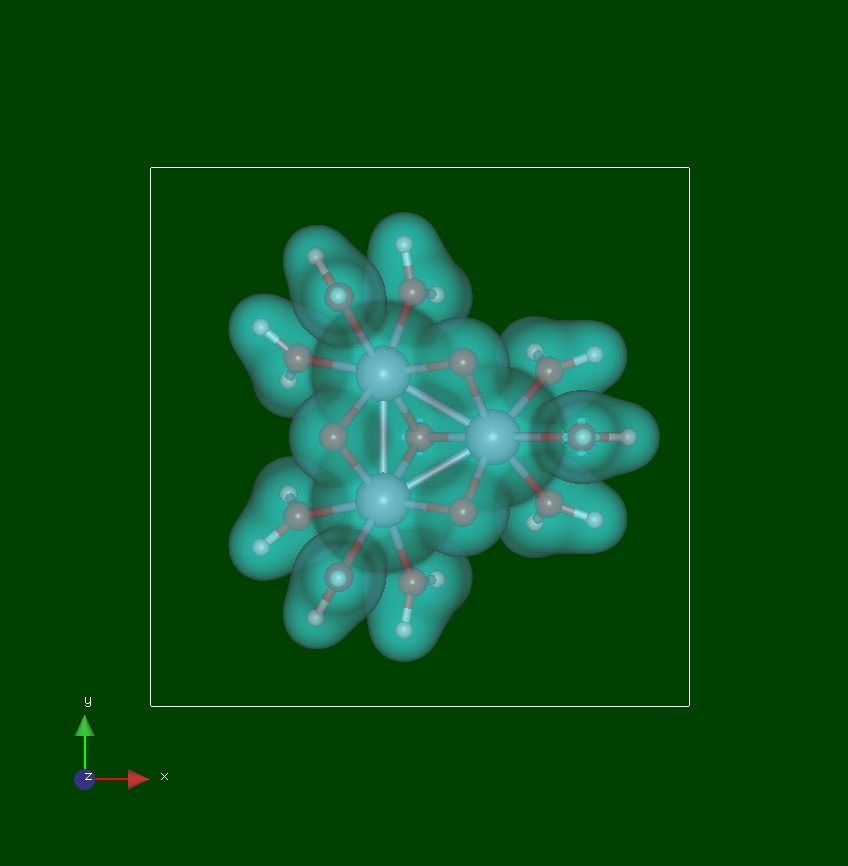

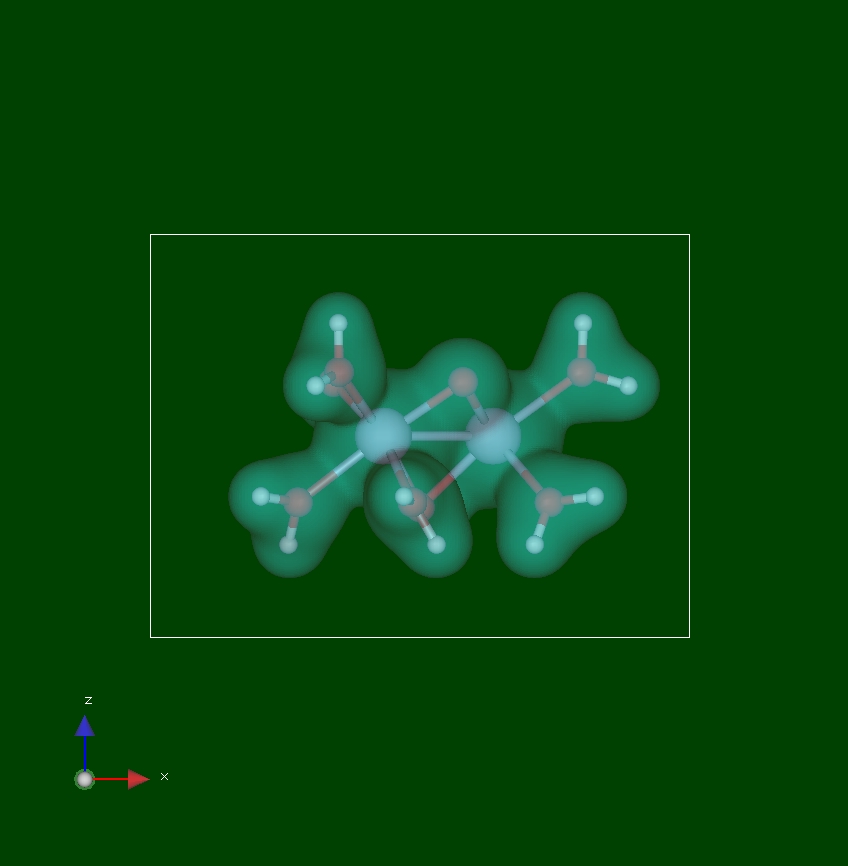

【静電ポテンシャルの図】(Isosurface level: -4.0 Ry)
◎contrdでのメッシュ数(c04dの1行目): 51 x 51 x 51
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：121 KB，中上図：82 KB，右上図：106 KB】
【左下図：109 KB，中下図：104 KB，右下図：115 KB】

---

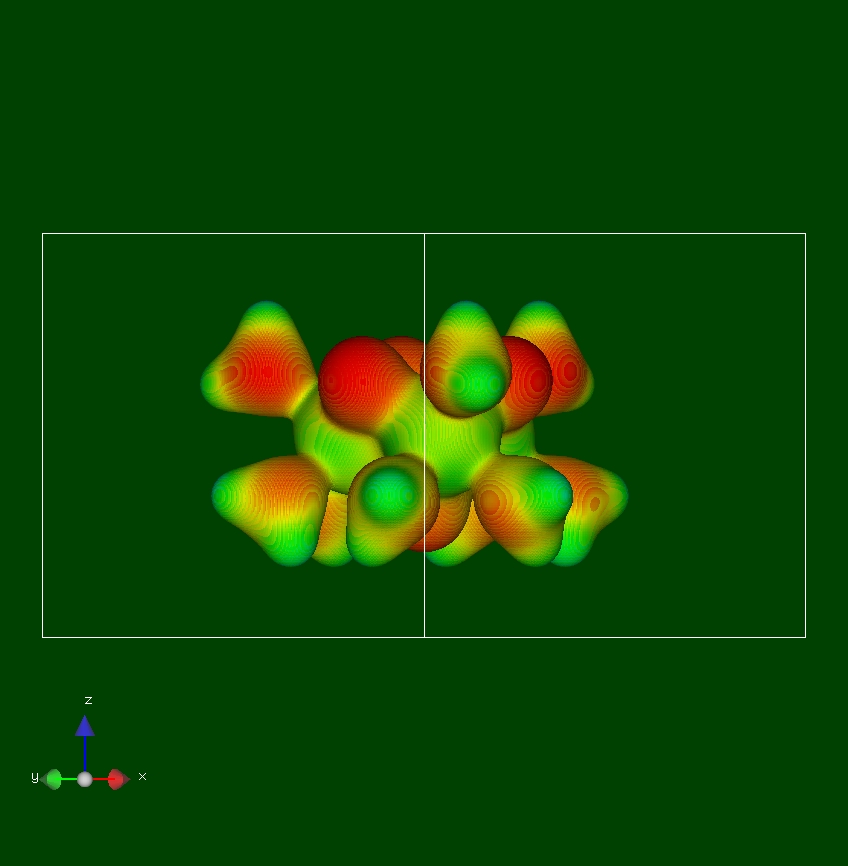

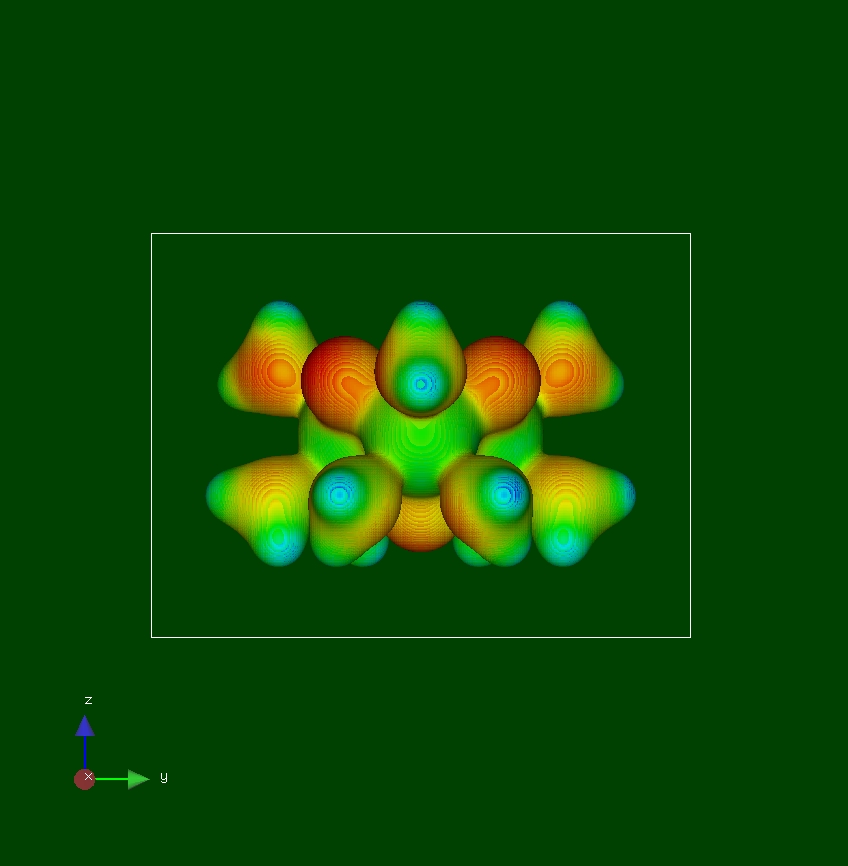

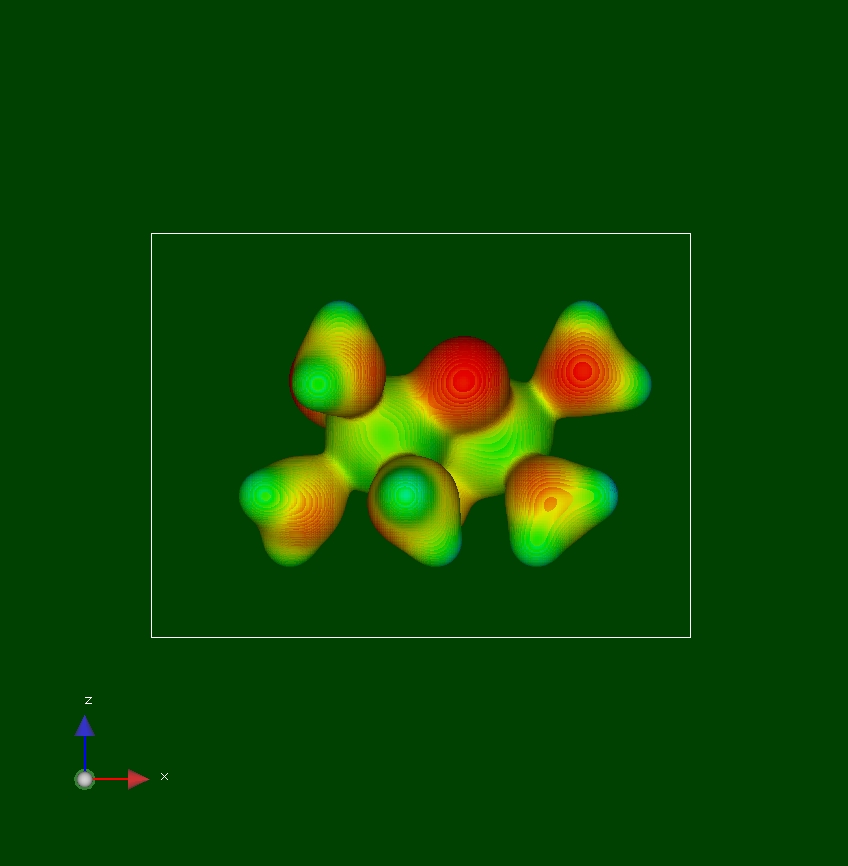

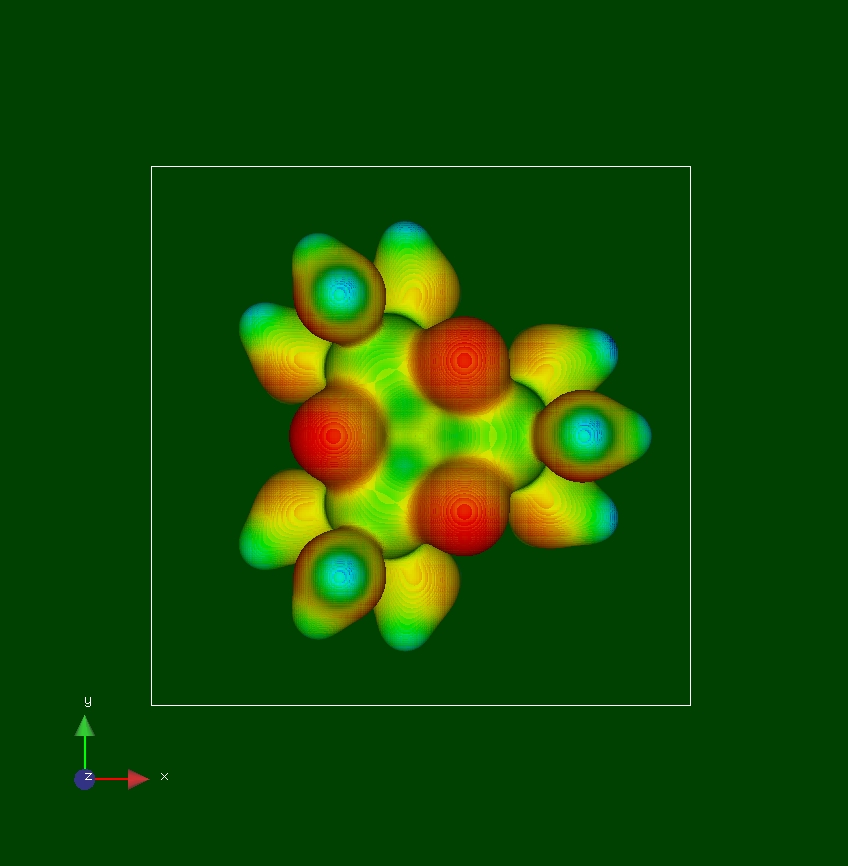

【等電子密度表面における静電ポテンシャルの図】
【The electrostatic potential painted charge density surface for [Mo₃O₄(H₂O)₉]⁴⁺】
(電子密度のIsosurface level: 0.0512a₀^-3, 静電ポテンシャルのSurface Colorization Scale: 1.06)
◎contrdでのメッシュ数(c04dの1行目): 251 x 251 x 251
◎VENDでのSmoothing: does not apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：137 KB，中上図：97 KB，右上図：117 KB】
【左下図：123 KB，中下図：122 KB，右下図：135 KB】

---

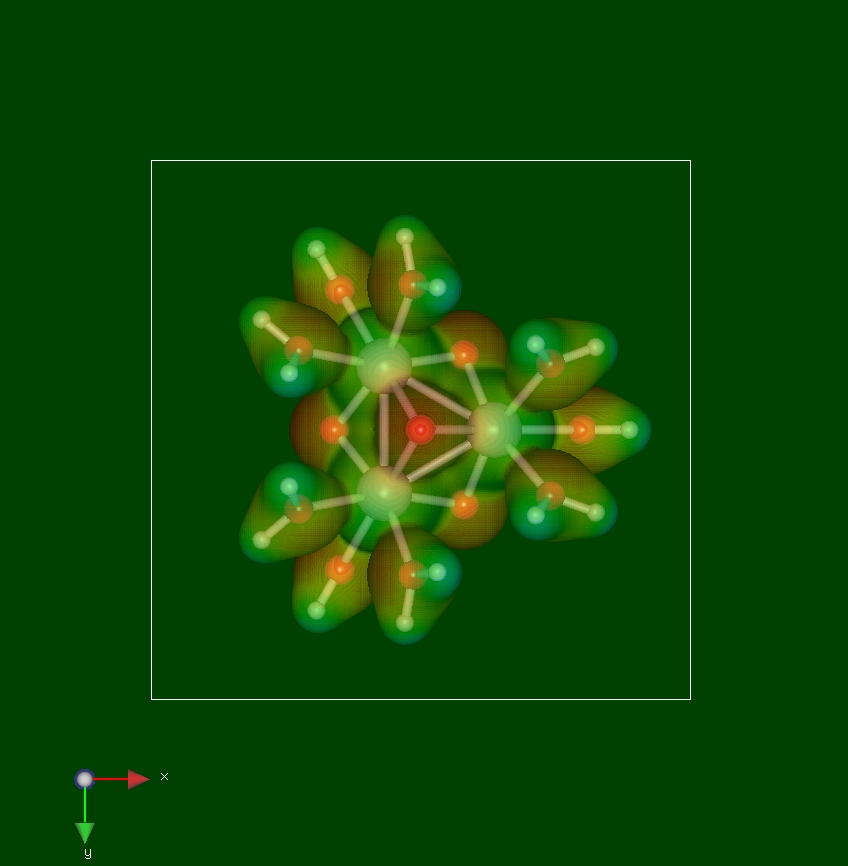

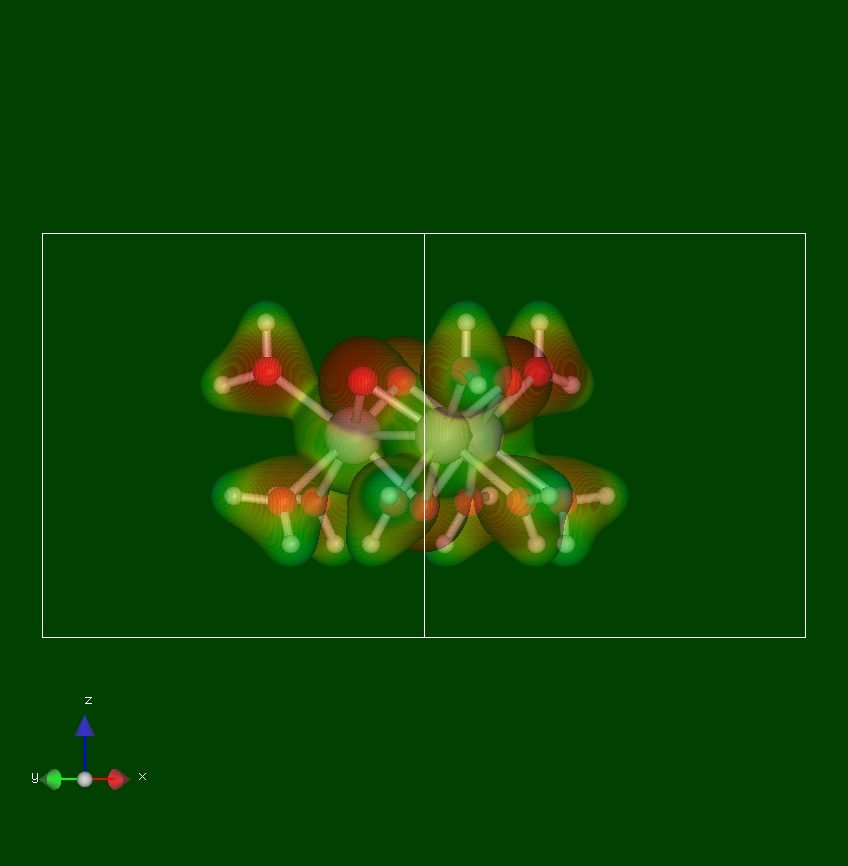

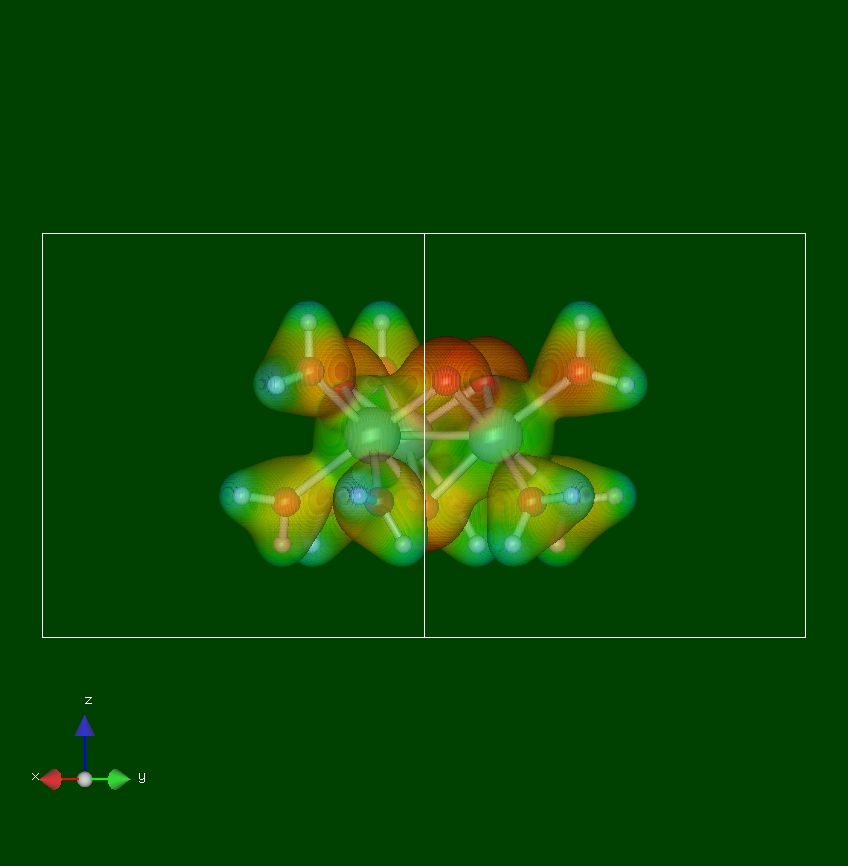

【等電子密度表面における静電ポテンシャルの図（錯陰イオンの棒球表示を加えたもの）】
(電子密度のIsosurface level: 0.0512a₀^-3, 静電ポテンシャルのSurface Colorization Scale: 1.06)
◎contrdでのメッシュ数(c04dの1行目): 251 x 251 x 251
◎VENDでのSmoothing: does not apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：130 KB，中上図：95 KB，右上図：111 KB】
【左下図：115 KB，中下図：110 KB，右下図：123 KB】

---

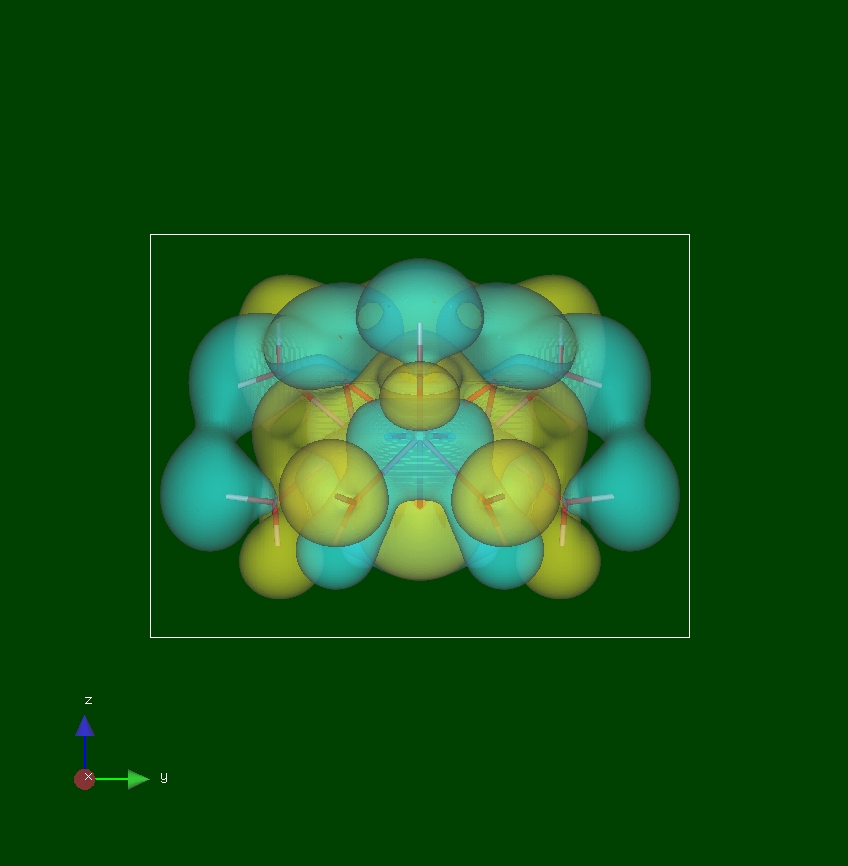

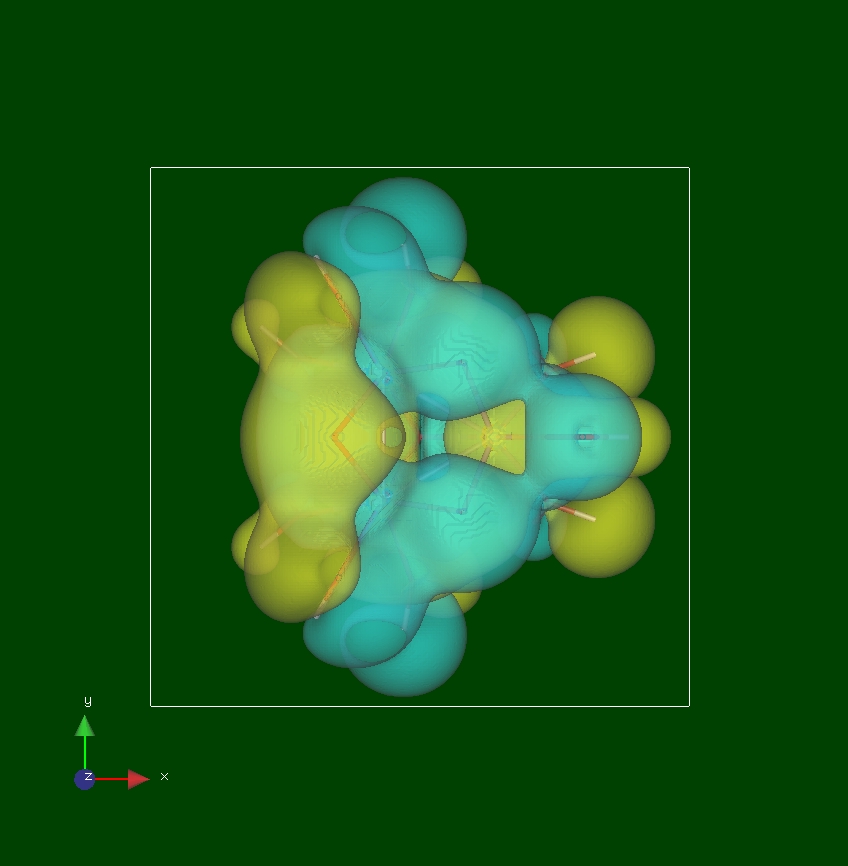

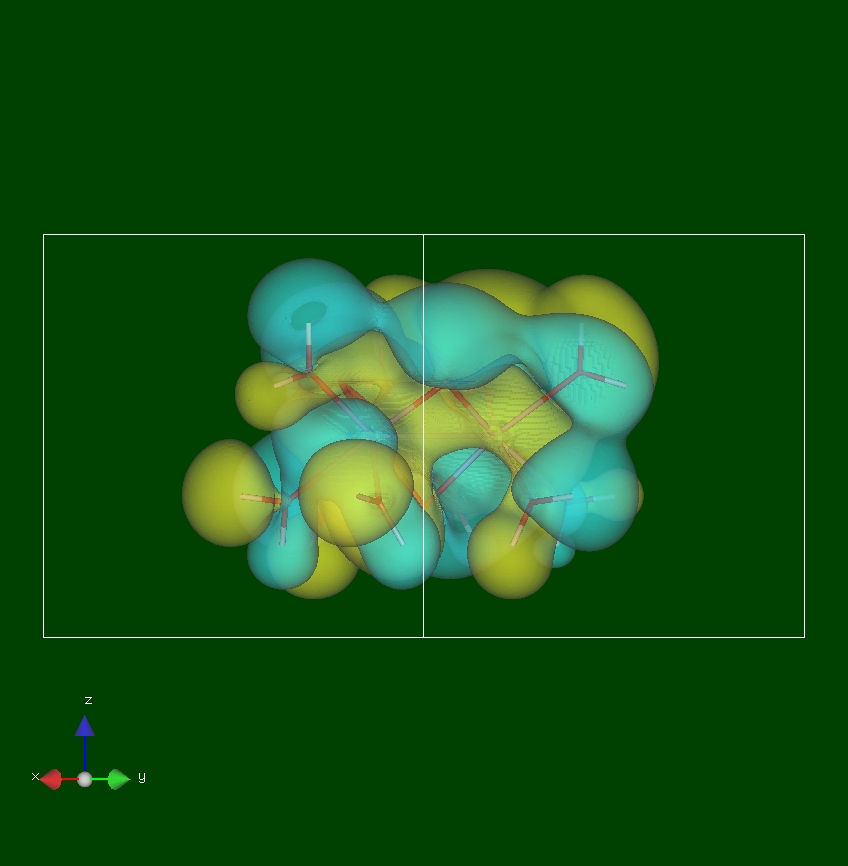

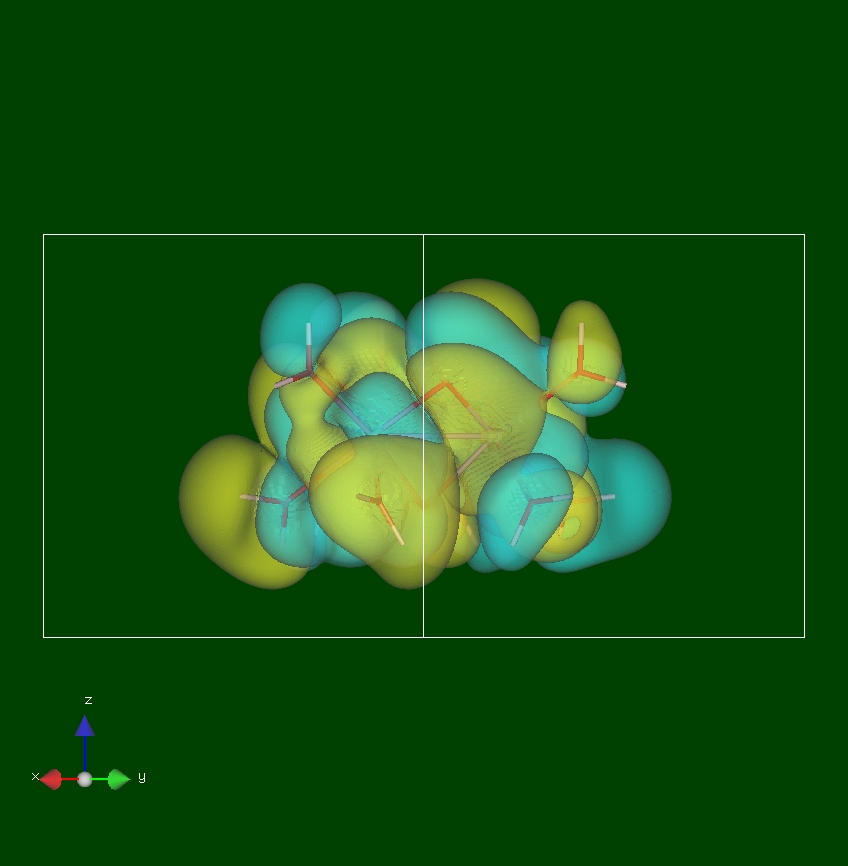

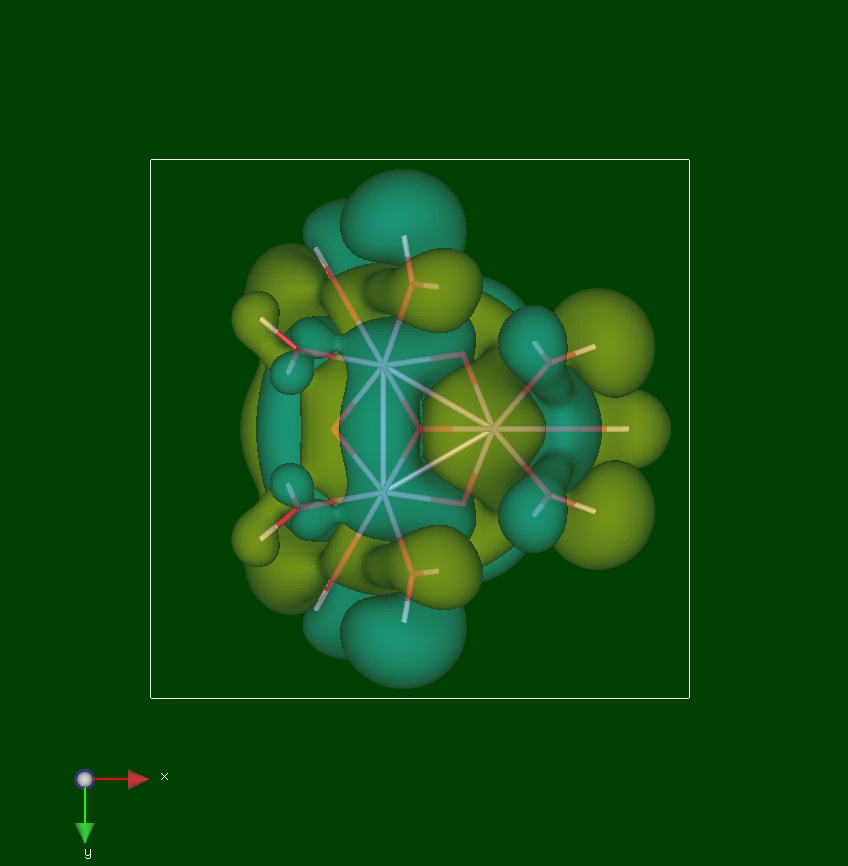

【HOMO 40e の１番目の軌道の図】(Isosurface level: 0.002a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 51 x 51 x 51
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：136 KB，中上図：103 KB，右上図：132 KB】
【左下図：132 KB，中下図：122 KB，右下図：136 KB】

---

【HOMO 40e の２番目の軌道の図】(Isosurface level: 0.002a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 51 x 51 x 51
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：116 KB，中上図：87 KB，右上図：106 KB】
【左下図：108 KB，中下図：102 KB，右下図：111 KB】

---

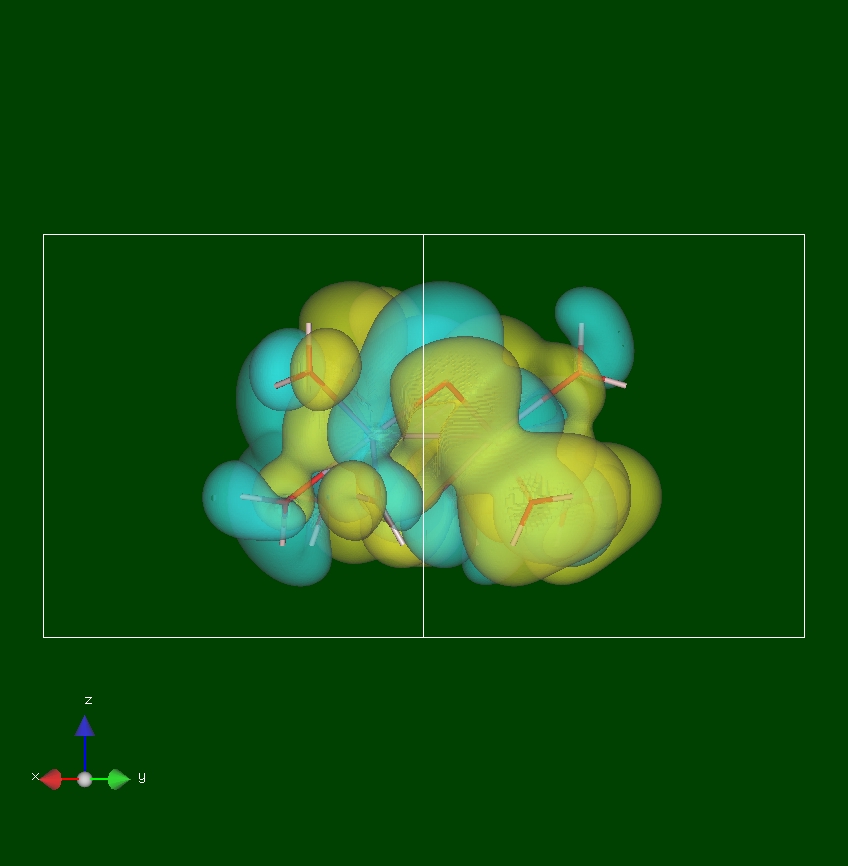

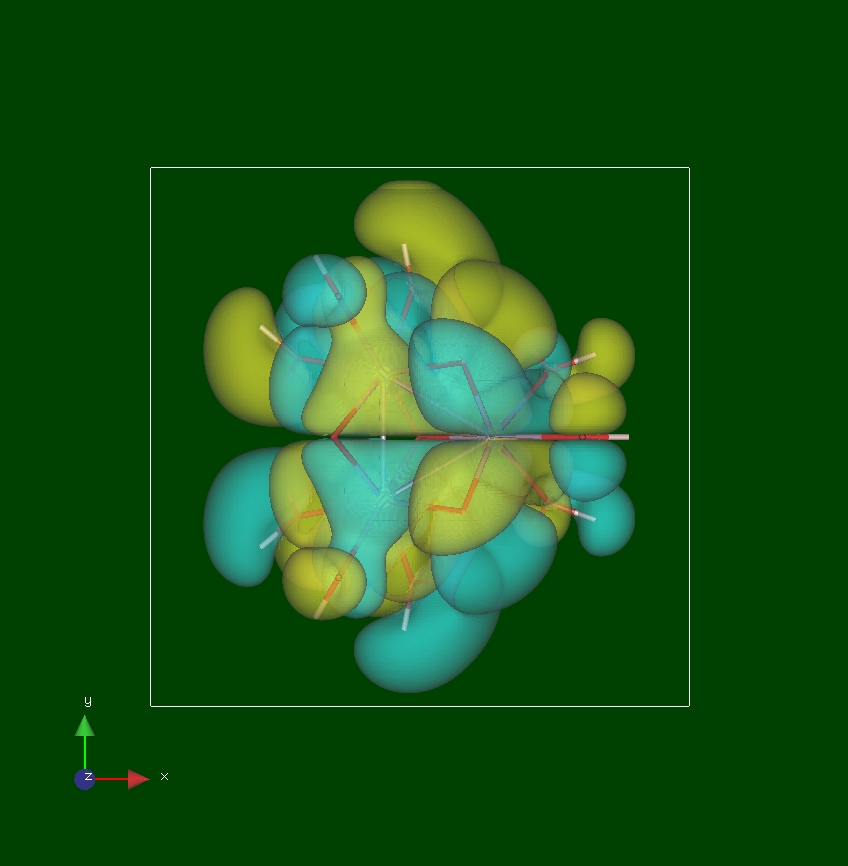

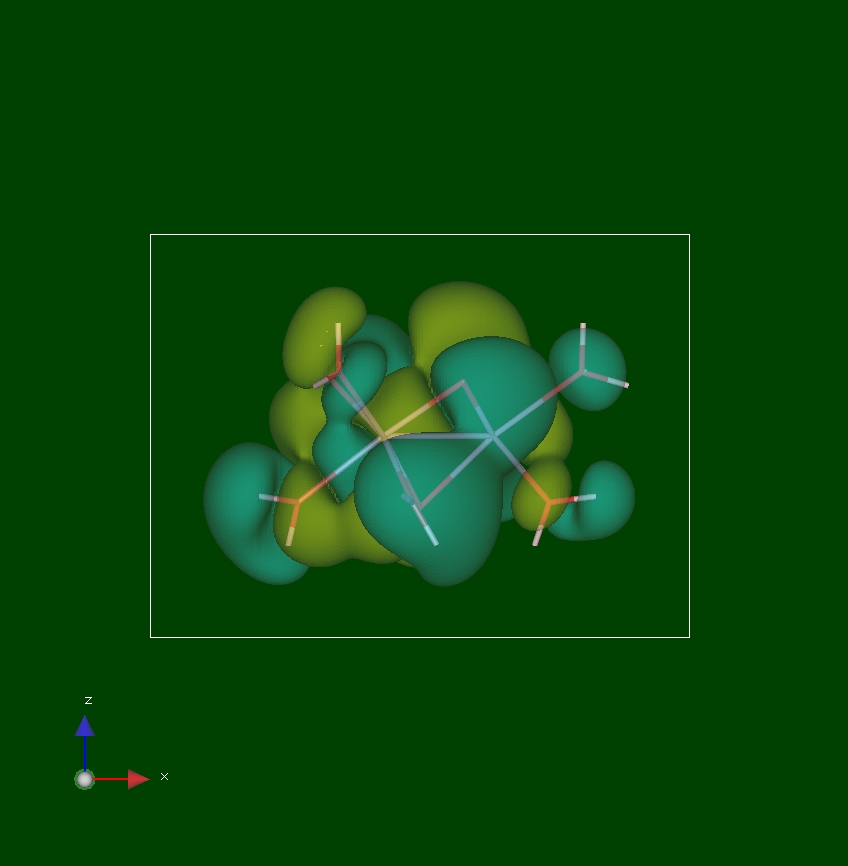

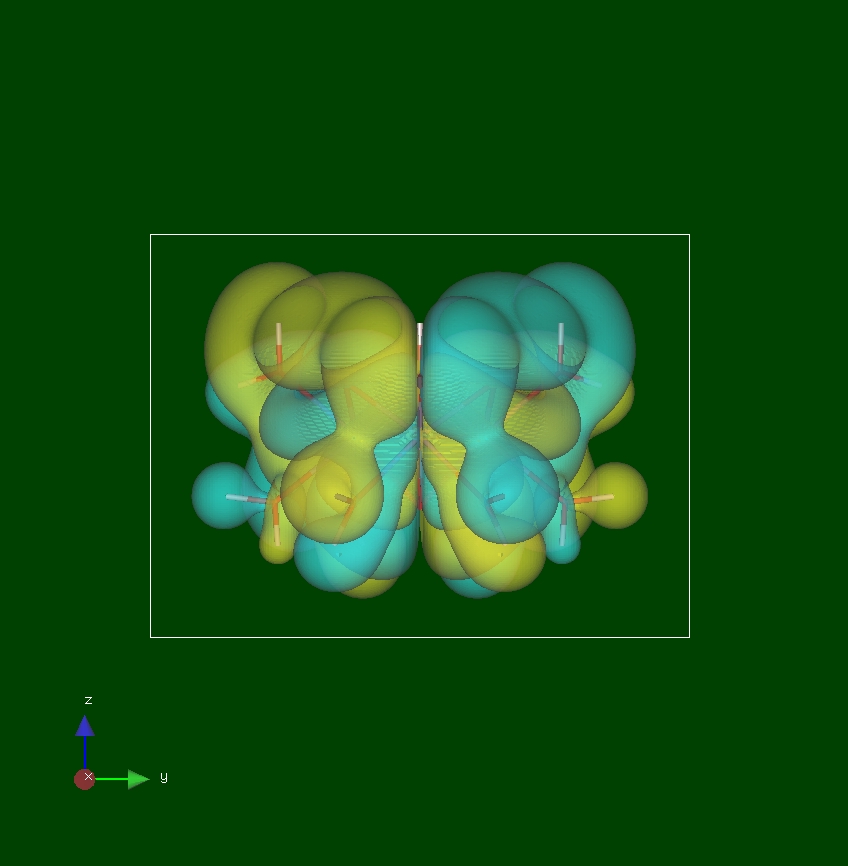

【LUMO 41e の１番目の軌道の図】(Isosurface level: 0.002a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 51 x 51 x 51
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：144 KB，中上図：100 KB，右上図：113 KB】
【左下図：127 KB，中下図：113 KB，右下図：133 KB】

---

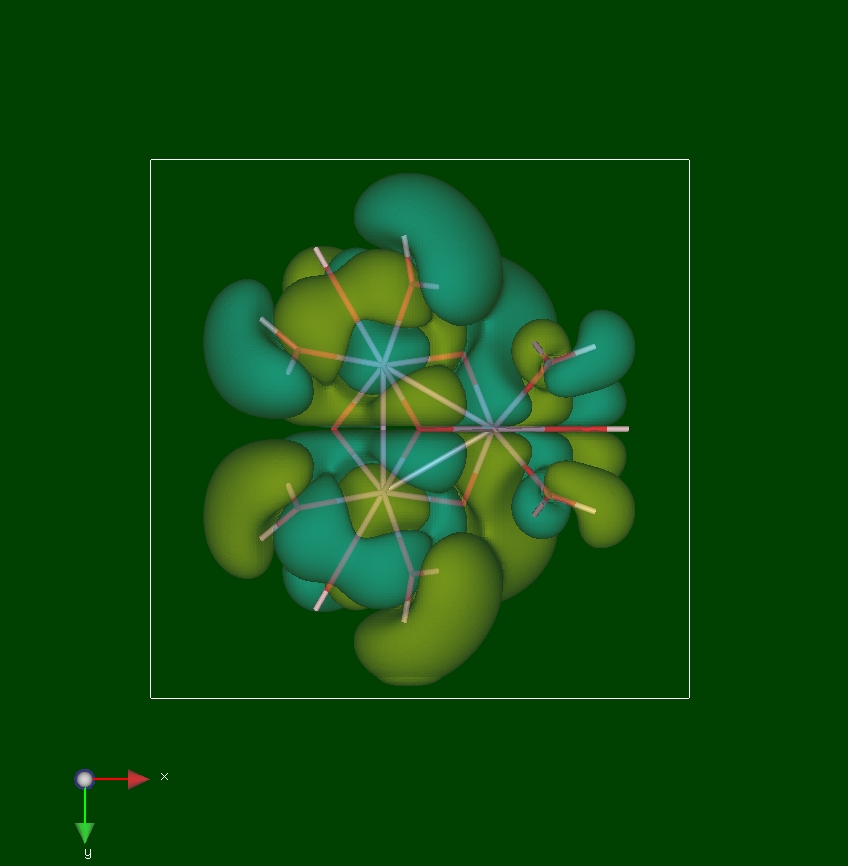

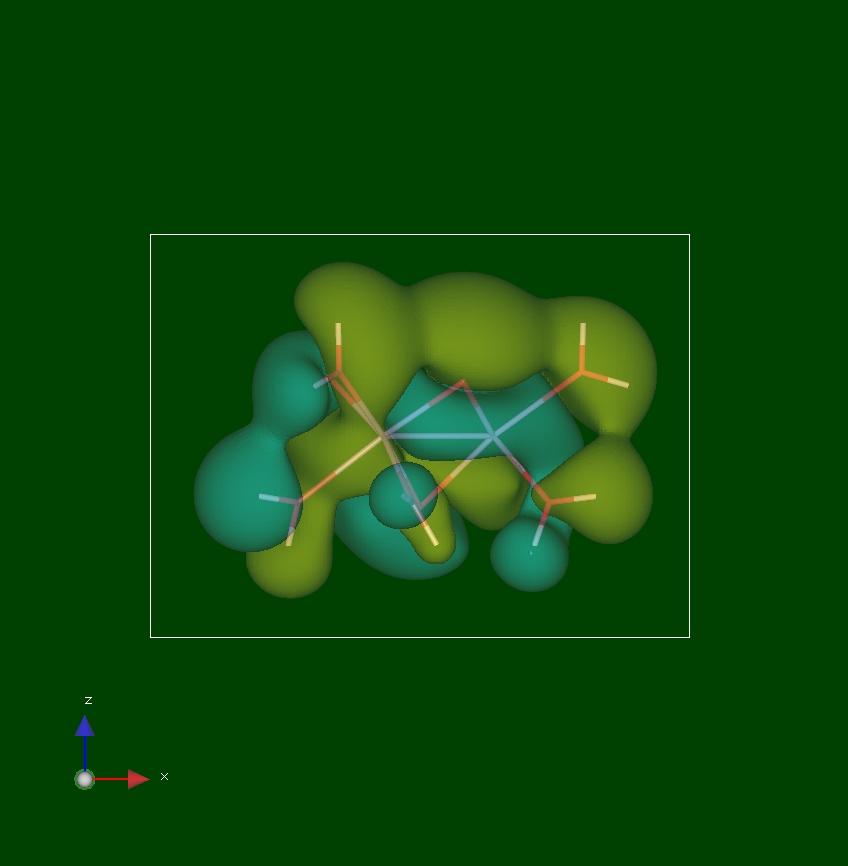

【LUMO 41e の２番目の軌道の図】(Isosurface level: 0.002a₀^-3/2)
◎contrdでのメッシュ数(c04dの1行目): 51 x 51 x 51
◎VENDでのSmoothing: apply
※図をクリックすると大きな画像をご覧いただけます
【左上図：145 KB，中上図：91 KB，右上図：121 KB】
【左下図：122 KB，中下図：112 KB，右下図：134 KB】

---

　　　　　※DV-Xα＋VENUSをこれから始めたい方は、こちらをご覧ください。
